NX

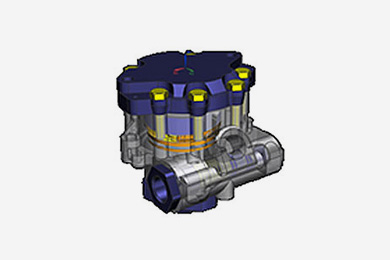

Solid and Feature Modeling
NX는 종합적인 3D 제품 설계를 통해 보다 높은 품질과 낮은 비용으로 혁신을 제공하는데 도움을 줄 수 있습니다. 탁월한 기능, 다양성 및 유연성을 통해 NX는 당면 작업에 대해 가장 생산적인 접근 방식을 사용할 수 있는 자유를 설계 팀에 제공합니다. 설계자는 와이어프레임, 곡면, 솔리드 파라메트릭 또는 다이렉트 모델링 기술을 원하는 대로 선택하여 사용하고 원활하게 교환할 수 있습니다. NX의 동기식 기술 덕분에 다른 CAD 시스템에서 만든 모델을 사용해서도 최고의 속도와 편의성으로 지오메트리를 만들고 수정할 수 있습니다.

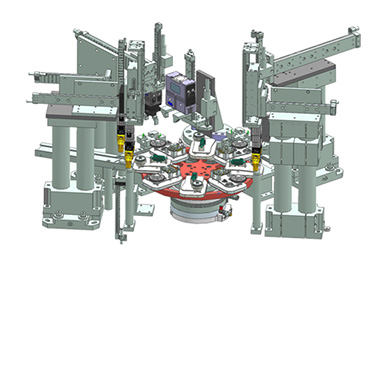

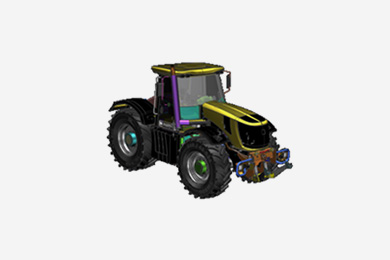

Assembly Modeling
NX Assembly는 대용량 Assembly에 최적화된 기능들을 통해 최고의 Performance를 확인 할 수 있습니다.

- 대용량 Assembly의 전반적인 로드 시간이 크게 줄어듭니다.
- 대용량 Assembly의 워크플로우를 크게 개선합니다.
설계검토, DMU연구 및 Layout,Assembly(도면 개선)
- 대형모델 전용 로드 기능을 통한 메모리 사용량 감소
Sheet Metal Design
NX Sheet Metal Design 에는 판금 고유의 모델링 형상에 자재 및 공정 정보가 포함되어 있습니다.
블렌드, 플렌지, 탭, 컷아웃, 비드, 딤플, 루버, 코너 및 모서리 처리, 패턴 및 기타 형상이 여기에 포함됩니다.
솔리드 모델을 판금 컴포넌트로 빠르게 변환하고, 다른 컴포넌트를 둘러싸는 판금 컴포넌트를 만들 수도 있습니다.

- 사용자 판금 워크플로우에 맞춘 설계의도 반영
- 고객 정의 기본값
- 직관적 인 사용자 인터페이스
- 리핑 및 구부림 방지를위한 내장형 인텔리전스

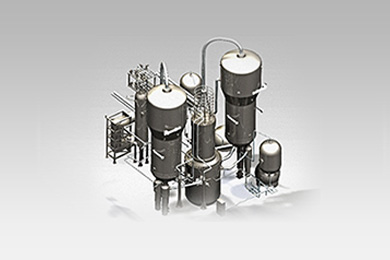

Mechanical Routing
파이프 설계, 도관, 전선로 및 HVAC를 위한 전문화된 설계 지원 모듈

라우팅 시스템 설계에 맞는 소프트웨어 애플리케이션을 사용하면 범용 CAD 도구보다 훨씬 빠르고 쉽게 파이프, 튜브, 도관, 전선로 및 HVAC 시스템을 설계할 수 있습니다. NX는 파이프 설계를 위해 2D 및 3D 도구를 모두 제공합니다.

- 장치간의 논리적인 연결을 정의하는 2D 및 3D 파이프 설계
- 오류를 감지 하고 품질을 개선하는 라우팅 설계규칙
- 절단길이 계산, 부품 및 재고 번호지정, BOM산출 및 Bending Report등의 제조를 위한 파이프 설계 문서화

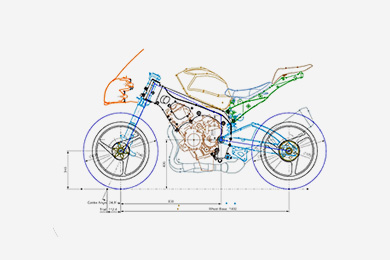

NX Layout
NX를 사용한 쉬운 2D 개념설계 솔루션

- 2D를 통한 개념을 쉽게 분석하여 설계효율을 향상시키고 3D로의 전환이 용이함
- 기존의 입증된 기술과 완벽하게 통합 구축
- 지능적인 2D Components를 재사용을 통해 2D 개념 설계를 향상
- Assembly 구조의 자동 생성을 통해 제품설계 단계를 가속화

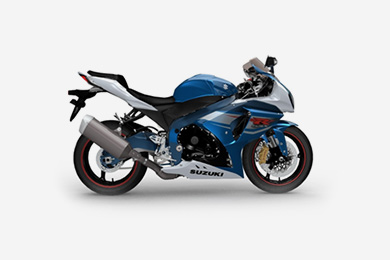

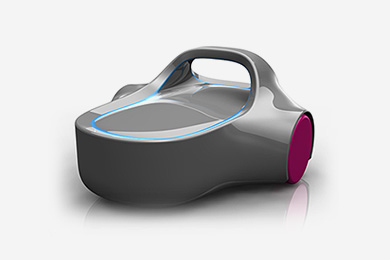

NX Visualization and Rendering
설계 시각화를 위한 종합적 소프트웨어 툴킷 및 사실적 렌더링

NX는 실시간 시각화 및 복잡한 렌더링을 접목하여 제품 개발 프로세스상에 시각적으로 적용합니다.
다양한 표시 모드 중에서 선택하여 일상 개발 작업을 강화하거나, 고급 미적 설계 검토 및 검증을 위해 고성능의 사실적 렌더링을 채택할 수 있습니다.

- 다양한 표시 스타일과 시각적 효과를 선택하여 명확성과 효율성을위한 시각적 효과를 개선
- 높은 수준의 동적 범위 이미지를 기반으로 전역적 조명, 부드러운 주변 그림자, 반사를 지원하는 고급 스튜디오 렌더링을 통한 고급 CAD시각화 및 렌더링 모드 제공

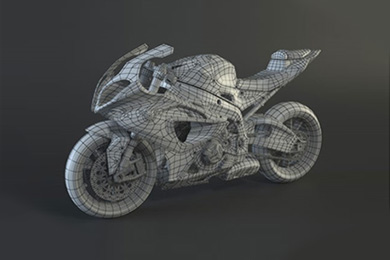

Industrial Design - Freeform
자연스러운 형상을 표현하는데 탁월하여, 고품질의 자유 곡면을 생성 할 수 있습니다.
곡선 및 단면을 사용하여 지오메트리를 돌출, 로프트, 회전 또는 확장하여 래스터 이미지 또는 CAD 스케치로부터 개념적 레이아웃을 빠르게 만듭니다.
곡선 메시로부터 곡면을 만듭니다.
파라메트릭 형상 기반 설계 도구를 사용하여 스타일 블렌드 같은 고급 기능으로 세부적인 부분을 제작합니다.
동기식 자유형 모델링으로 면을 편집하고, 간단한 밀고 당기기 방식으로 아이소커브(iso-parameter curve) 및 폴을 이동하여 솔리드를 생성합니다.
NX Realize Shape
또한, Realize Shape 모델링 기술을 이용하면 빠르고 효율적으로 형상을 표현 할 수 있으며 전문지식이 없더라도 누구나 쉽게 접근할 수 있습니다.
고급 제품 양식 조각 용 통합 도구 세트
- NURBS 토폴로지의 하위 분할 방법
- 형상 개발 방식 혁명
- 특정 워크 플로우에서 전통적인 디자인 방법 보급
- 사용하기 쉽고 직관적 인 사용자 상호 작용
- 다른 NX 도구와 함께 가장 효과적으로 사용 (NX surfacing & design toolsFeature, synchronous & freeform modeling)
Mechatronics Concept Designer(MCD)
Mechatronics Concept Designer는 기계 작동 시뮬레이션을 통해 선행 설계 개념 검증을 위한 기계 개념 설계를 솔루션입니다. 또한 사용자가 기계의 완성 된 설계까지 고객 요구 사항을 추적 할 수 있습니다.

다양한 디자인 분야에서 동시에 작동하도록 함으로써 설계 프로 세스의 속도를 높입니다.
재사용이 가능한 지능 객체에는 여러 분야의 데이터가 포함되어있어 메카트로닉스 설계 프로세스의 속도를 높입니다.
시스템 설계의 초기 단계에서 기구적 설계가 포함된 수준의 모델링을 통합하고 시스템 엔지니어링 접근법을 활용하는 것은 업계 최초의 솔루션 중 하나입니다.
MCD는 선행 컨셉 단계에서 고객과 제조업체가 최적의 설계를 개발하기 위해 많은 반복을 거쳐야 할 때 가치를 더합니다.

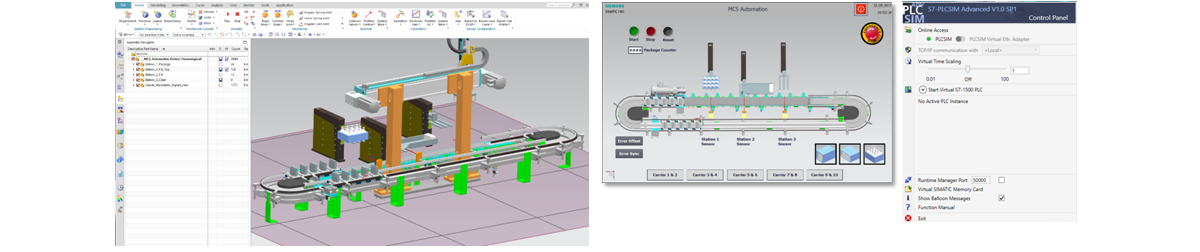

Virtual Commissioning

- Digital Twin 검증
- 조립 시간 예측
- PLC 코딩 이전에 사전 정의

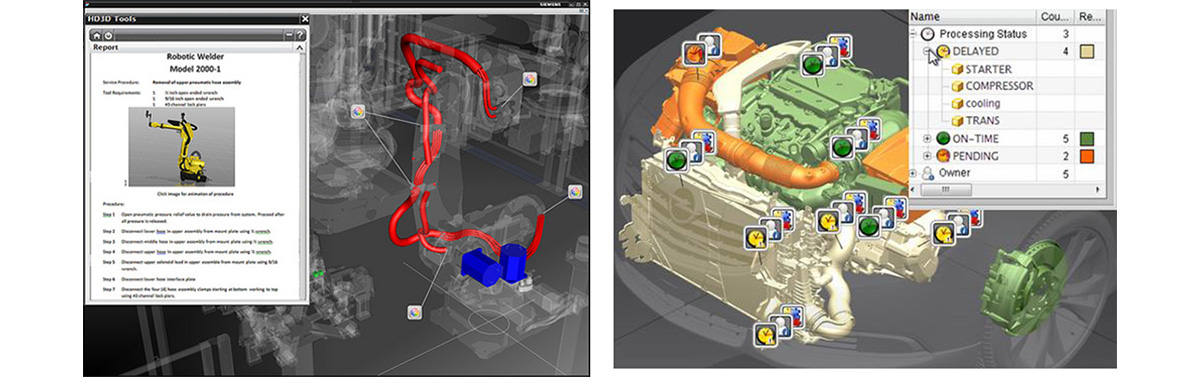

Electrical Routing
NX는 기계, 전자, 전기 설계 및 프로세스를 전자기계 제품 설계를 위한 단일 솔루션 안에 통합합니다.
PCB 설계부터 기계적 패키징, 전기 배선 및 하네스 설계에 이르기까지 NX는 여러 분야 간의 협업을 지원하는 도구를 제공합니다.
기계, 전기 및 제어 시스템 설계자가 동시 병행 프로세스를 사용하여 고품질 제품을 설계 할 수 있습니다.
제품 성능을 최적화하기 위해 NX에는 제품의 전자/기계적 문제의 주요 원인을 모두 해결하는 시뮬레이션 솔루션이 포함되어 있습니다.

Logical설계로 부터 배선 및 Connection정보의 재사용을 통하여 손쉽게 3D로 구성 설계 가능.
- 2D요소의 설계 환경과 유연한 협업 환경을 제공.

사용자 친화적인 설계 선택과 connectors 배치
- 매개변수로 이루어진 전장 부품 라이브러리 사용.
- Connectors 및 Devices의 배치 사용 수월.
- Bundle의 공간 정의를 통한 정확한 공간 설계 가능.

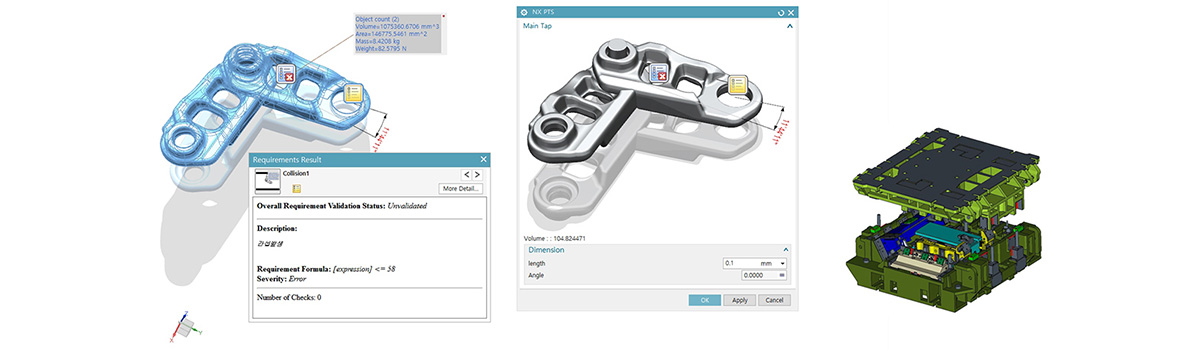

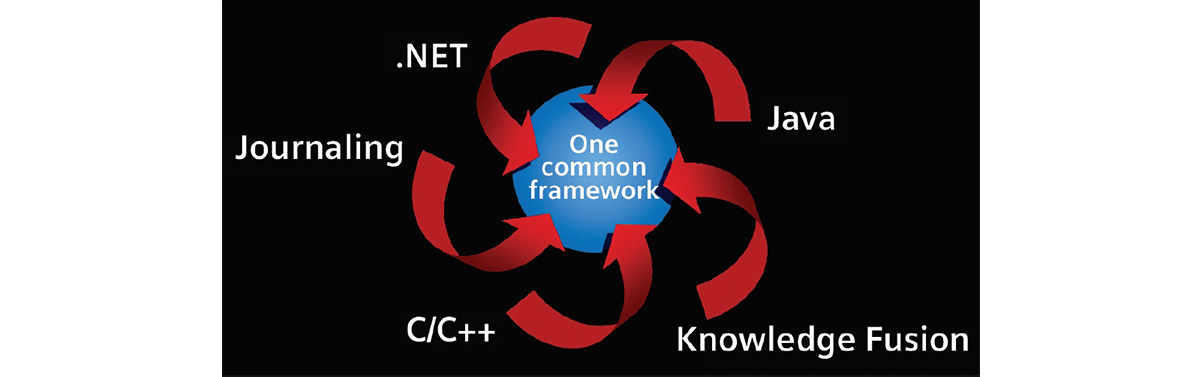

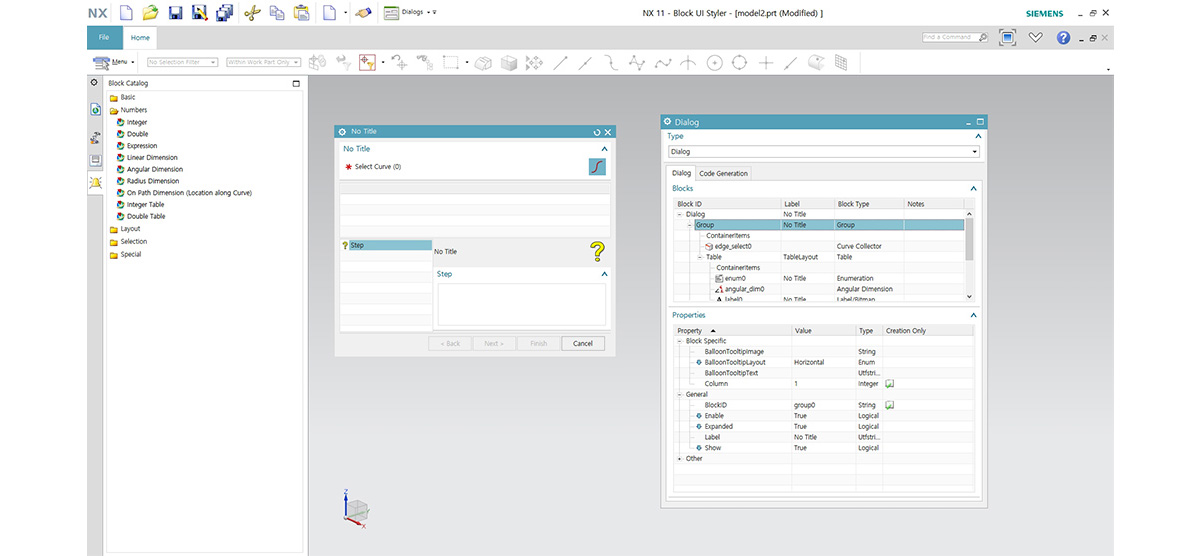

  • NX Open

    NX는 제품 개발에서 속도, 생산성 및 효율성을 극대화할 수 있는 도구와 기술을 통해 설계를 향상시킵니다. 사용자 요구에 맞춰 확장하고 조정하는 데 도움이 되는 NX Open 프로그래밍 및 사용자 정의 도구를 제공합니다.

  • PTS

    프로그래밍 지식이 없는 설계자들도 쉽게 설계데이터에 자동화 기능을 내장할 수 있는 PTS(Product Templates Studio)를 제공함으로써 NX를 활용한 자동화 시스템 구축에 필요한 시간, 노력 및 위험을 줄일 수 있습니다.

  • Mold Design

    NX Mold Design은 부품 모델에서 바로 파팅 라인 및 곡면, 코어 및 캐비티, 몰드 베이스를 설계하는 전체 프로세스를 자동화합니다. 코어&캐비티 동적 시뮬레이션을 통한 설계 검증 기능을 제공 합니다.

  • Progressive Die Design

    NX Progressive Die Design에는 설계 프로세스의 자동화를 지원하는 프로그레시브 다이 제작 기능이 포함되어 있습니다. NX Stamping Die Design은 성형 해석, 다이 계획, 다이 면 설계 및 다이 구조 설계를 위한 고급 기능을 제공합니다.

  • Stamping Die Design & Engineering

    트랜스퍼 다이와 텐덤다이(line-die)를 생성 하는데 있어서, 전체 툴링 프로세스를 명확하게 제시하므로 전반적인 DIE 개발 시간을 단축 할 수 있습니다. 또한 통합 환경을 제공하기 때문에 설계 변경 및 업데이트 처리에 용이 합니다.

High-speed machining
NX CAM의 HSM(고속 가공) 기능을 사용하면 절삭 공구가 최대 자재 절삭효율로 일정하게 수행되도록 함으로써 가공 시간을 단축할 수 있습니다. 동시에 과부하와 손상을 방지함으로써 절삭 공구의 수명을 늘릴 수 있습니다. NX는 특수한 HSM 패턴을 제공합니다. HSM 공구 경로는 가능한 최고의 피드 속도를 위해 부드러운 코너, 스텝 오버, 진입 및 진출을 제공합니다.
2.5 axis milling
NX CAM 2.5축 밀링은 최적화된 황삭, 잔삭 밀링, 특징형상 기반 가공 등 여러 가지 자동화된 절삭 기능을 제공합니다. NX CAM에서는 가공할 영역 순서를 미리 보고 지정함으로써 멀티 부품을 더 빨리 프로그래밍할 수 있습니다.
3 axis milling
3축 CAM은 몰드와 다이 등 자유 형상 부품 프로그래밍을 위한 종합적인 솔루션을 제공합니다. 3축 CAM 밀링을 통해 높은 자재 절삭효율과 탁월한 표면 정삭 기능을 제공합니다.
5 axis milling
5축 밀링은 복잡한 파트를 좀더 적은 수의 작업 및 설정으로 가공할 수 있습니다. 따라서 비용 및 납품 시간이 줄어듭니다. NX CAM 5축 밀링을 사용하면 효과적인 충돌 및 홈 검사를 통해 복잡한 표면에서 정밀하게 제어되는 공구 경로를 만들 수 있습니다.

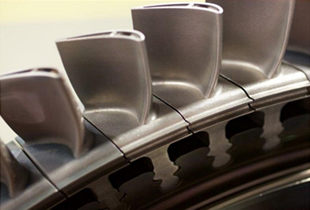

Turbo machinery milling
항공 엔진, 터보기계장비 및 발전 장비를 위한 복잡한 5축 블레이드 및 임펠러의 NC 프로그래밍을 단순화합니다. 블레이드 및 임펠러를 위한 스마트 공구 경로를 생산하도록 특별히 설계된 고급 작업을 사용할 수 있습니다. 덕분에 가공 시간이 단축되고, 표면 정삭이 개선되고, 공구 수명이 늘어납니다.
Mill turn
NX CAM은 Mill-turn 기계를 위해 모든 기능을 제공합니다. 선삭, 3축 밀링, 3+2 밀링 및 전체 5축 밀링의 조합을 사용할 수 있습니다. NX의 대화형으로 제공하는 시각적 도구는 가공 순서를 쉽게 동기화하고 최적화할 수 있게 해줍니다.
Wire EDM 2 & 4 axis
다양한 EDM(방전 가공) 작업을 수행할 수 있습니다. NX CAM 와이어 EDM 소프트웨어의 4축 기능을 통해 테이퍼 벽이 있는 부품을 쉽게 프로그래밍할 수 있습니다. 동기화된 4축 절삭을 지원하기 때문에 모든 가공 면을 자동으로 선택할 수 있으며, 솔리드 면을 사용하여 4축 모션을 제어할 수 있습니다.

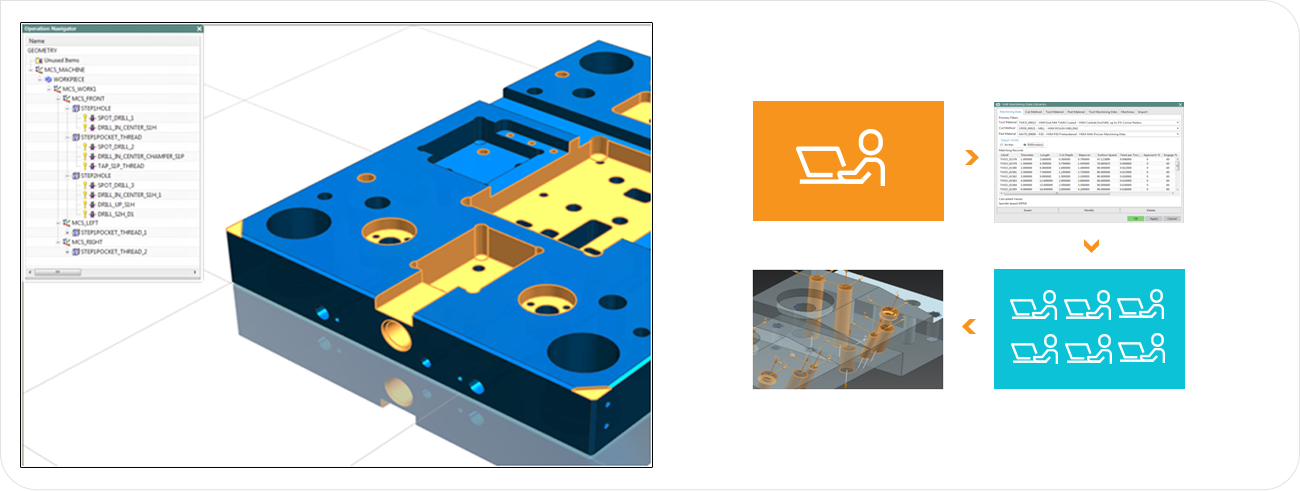

Hole making
피처 기반의 홀을 선택하여 작업을 수행 함으로써 HOLE의 깊이와 사이즈를 자동으로 찾아 주고, HOLE의 작업을 단순화 합니다.
Feature based machining
NX CAM에서는 FBM(피처 기반 가공)을 사용하여 와이어 EDM 및 2.5axis milling 기계의 프로그래밍을 자동화할 수 있습니다. NX는 포켓, 구멍 및 슬롯 같은 와이어 EDM 형상 그리고 와이어의 시작 구멍을 인식할 수 있습니다. FBM은 가공 프로세스를 인식된 형상에 자동으로 적용합니다.
Turning
CNC 선반 기계의 간단한 부품을 빠르게 프로그래밍할 수 있게 하면서 다중 스핀들, 다중 터릿 응용 분야에서 가장 까다로운 작업들도 처리할 수 있는 완벽한 솔루션입니다. NX CAM 선삭은 2D 부품 프로파일 또는 전체 솔리드 모델을 사용할 수 있습니다.
Tool libraries
NX CAM은 사용이 되는 공구 데이터를 밀링, 선삭 등 다양한 그룹의 Library로 저장하여 사용 합니다. CAM 상에서 필요한 공구를 매번 새롭게 생성할 필요 없이 저장된 Librariry에서 다이렉트로 불러 들여 사용 할 수 있습니다. 덕분에 CAM 작업 시간을 단축 할 수 있습니다.
Shop floor documents
CAM 작업자와 CNC 작업자 간의 긴밀한 통신을 위해서 현장 작업자에게 CAM 작업 문서를 전달 할 수 있는 기능을 제공 하고 있습니다. HTML 및 Excel 양식을 제공 합니다.
On machine probing
NX CAM에서는 probing 공구 경로를 생성하는 기능을 제공하며, 밀링 기계의 probing 사이클을 지원 합니다. 제품 측정 기능을 NX CAM 에 포함하여 하나의 프로그램 안에서 최초 설계에서 부터 데이터 가공 후 측정까지 서로 긴밀하게 연결된 솔루션을 제공합니다.
Post processing
통합된 포스트 프로세싱 기능을 통해 다양한 CNC 기계의 NC 프로그램을 생성할 수 있습니다. 기계에서 바로 사용 가능한 NC 프로그램 덕분에 제조 현장에서 리드 타임과 오류 발생률을 줄일 수 있습니다. NX 포스트 프로세서는 핵심 CAM 시스템과 긴밀하게 연결되어 있습니다. NX CAM PostBuilder 기능을 사용하여 포스트 프로세서를 만들고 편집할 수 있습니다.
Machine tool simulation
NX에서 제공하는 가공 시뮬레이션으로 NC 프로그램을 검증할 수 있습니다. 기본 공구 경로 검증부터 G 코드 기반 기계 공구 시뮬레이션까지 높은 수준의 프로그램 검증을 제공합니다. 가공 시뮬레이션은 내부 NX 포스트 프로세서의 NC 출력으로부터 파생된 기계 공구의 모션을 표시합니다.

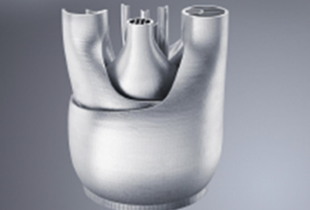

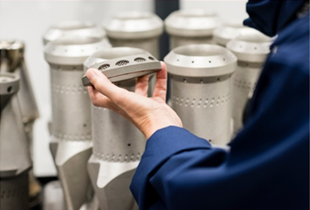

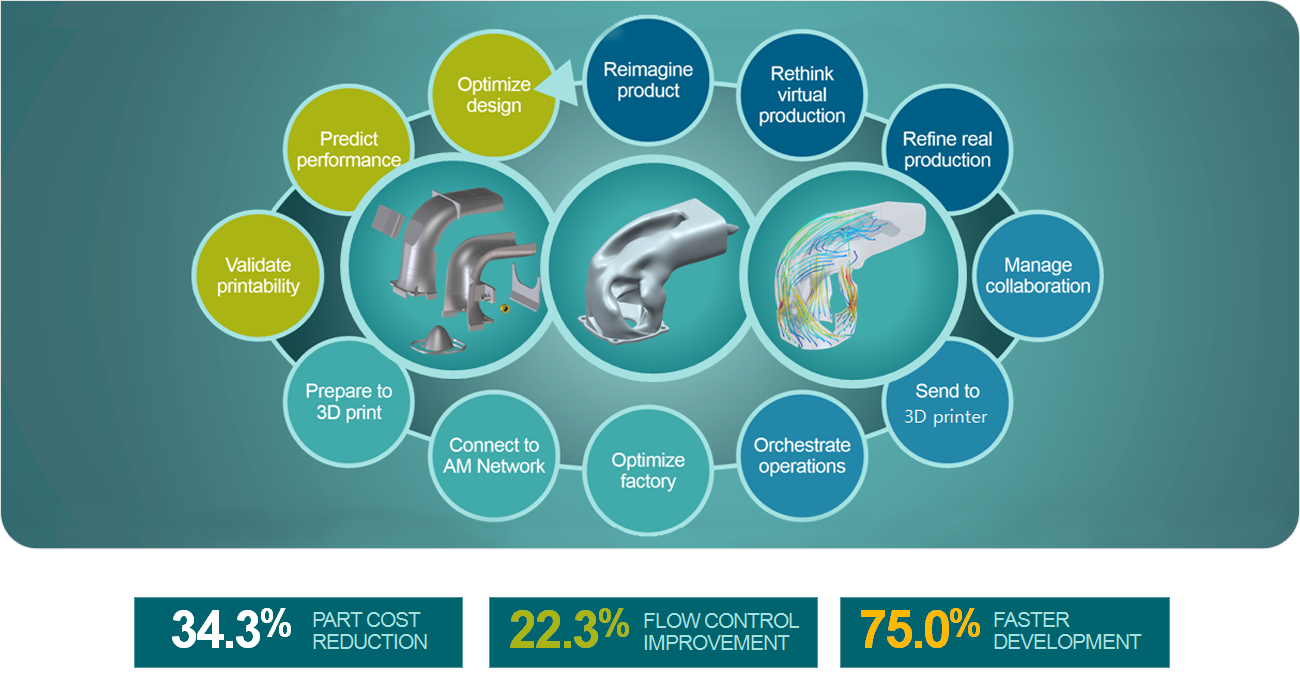

비즈니스를 변화시킬 수 있는 극적인 기회를 제공합니다.

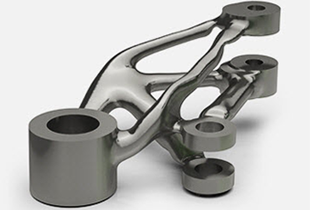

• 제너레이티브 및 적층 기능을 결합하여 중량을 줄이면서도 강도를 향상시키는 중요한 부품 개발
• 사용되지 않거나 긴 리드 타임 파트를 신속하게 인쇄하여 고객층 지원
• 단일 적층 파트로 고비용 어셈블리 부품을 결합하여 가치 엔지니어링 제공
• 적층 제조를 활용하면 기업은 인건비를 크게 줄이고, 서비스 및 OEM에서 문제가 되는 적은 Volume이나 복잡도가 높은 부품을 해결하고, (제너레이티브 기능과 결합하여) 지능적 무게 경량화를 통해 기계 성능을 개선할 수 있습니다.
• NX의 제너레이티브 설계 기능은 이를 활용하는 제조 기능만큼 효과적입니다. 많은 파트가 기존 기계가공 기능을 유지하기 위해 여전히 필요합니다.
많은 복잡한 어셈블리가 기계에 존재하며, 고도로 가공된 파트는 제작 비용이 많이 들고 조립에 숙련된 노동력이 필요합니다.
그러한 부품 중의 일부 혹은 전체를 적층 설계로 접근하면 복잡성을 줄일 수 있습니다.
그렇습니다. 기계 설계자는 중량에 주의해야 합니다. 빠른 기계 속도와 복잡한 하중 요구 사항(예: 열)을 해결하기 위해서는
중량을 최소화하고 하중의 방향을 분산할 수 있는 방법을 생각해야 합니다.
적층 제조는 설계 가능성을 확대하고 지원하므로 재료 결합부터 빈 격자 및 형상적응형 냉각에 이르기까지, 기존 기계 가공보다 더 많은 옵션을 검토할 수 있습니다.

  • Power Generation
  • Power Services
  • Mobility
  • Healthineers
  • PLM Software
  • Motion Control
  • Corporate Technology
  • Meterails Solutions

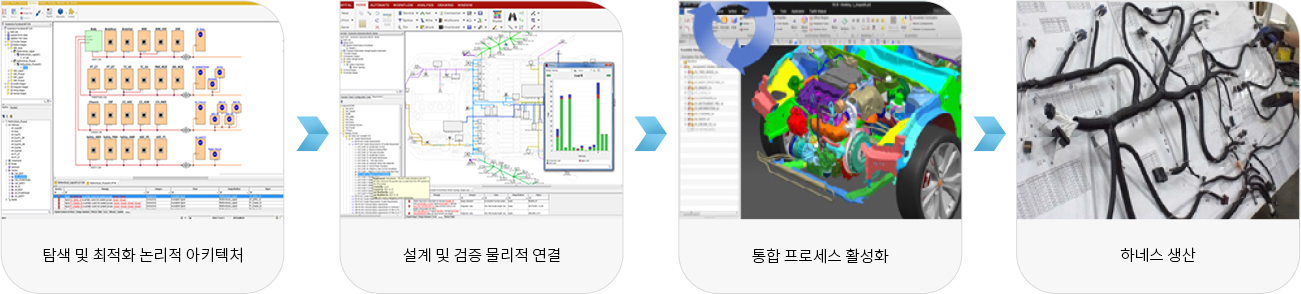

  • 손쉬운 전기적 설계

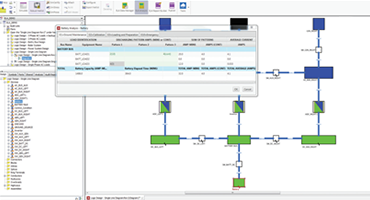

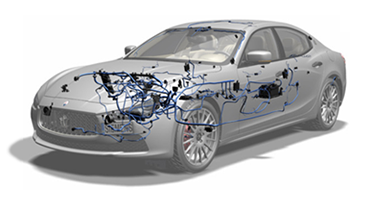

    배선다이어그램을 신속히 생성하며, 이미지 아이콘 형식으로 직관적인 설계가 가능, 전기시스템 및 와이어 하네스 디자인 최적화 및 검증
    폼보드 설계 도구를 제공하여 자동 부품 선택, 설계 검증 및 제조 보고서 생성 기능을 갖춤

  • 시뮬레이션을 통한 비용 절감

    Capital 및 Vesys 환경에서 전기 설계자는 빠르게 회로 설계에 대한 타당성을 검증
    최적화된 하네스 사이즈 선정을 통해 비용을 절감

  • 다양한 Library 제공 및 기타 기능

    표준규격 심볼을 제공하여 회사 표준화 구축 및 전기설계 도면의 품질향상
    회로도와 Wirelist, Location View 등을 자동배포하여 기술문서 발행에 요구되는 시간 절감
    이종 MCAD와의 Integration 및 PLM과의 연동을 통한 효율적인 도면 관리

표를 좌,우로 드래그 해주세요.
Capability Capital VeSys SE Electrical Design
전기 설계, 기본 시뮬레이션 및 검증 Y Y Y
하네스설계&검증 Y Y Y
프로젝트, 라이브러리 & 사용자 관리 Y Y Y
CAD 통합 Multi Multi SE
Teamcenter 통합 Y Y Y
고급 전기 시뮬레이션 Y Y
토폴로지 생성 및 규칙 기반 설계 Y
아키텍처 최적화 Y
네트워크 설계 Y
폼보드설계 Y
제조 프로세스 생성, 원가 계산 Y
작업 지침서 생성 Y
서비스 문서 생성, IETPs Y
