Moldream

MOLDream Series

보다 앞선 금형설계 솔루션을 제공하기 위하여 (주)캐디언스시스템에서 제작한 NX기반 CAD/CAM 솔루션설계 분야에만 제한되지 않고,
제품을 수주하여 가공까지 모든 금형산업 요소에 최상의 기능을 제공합니다.

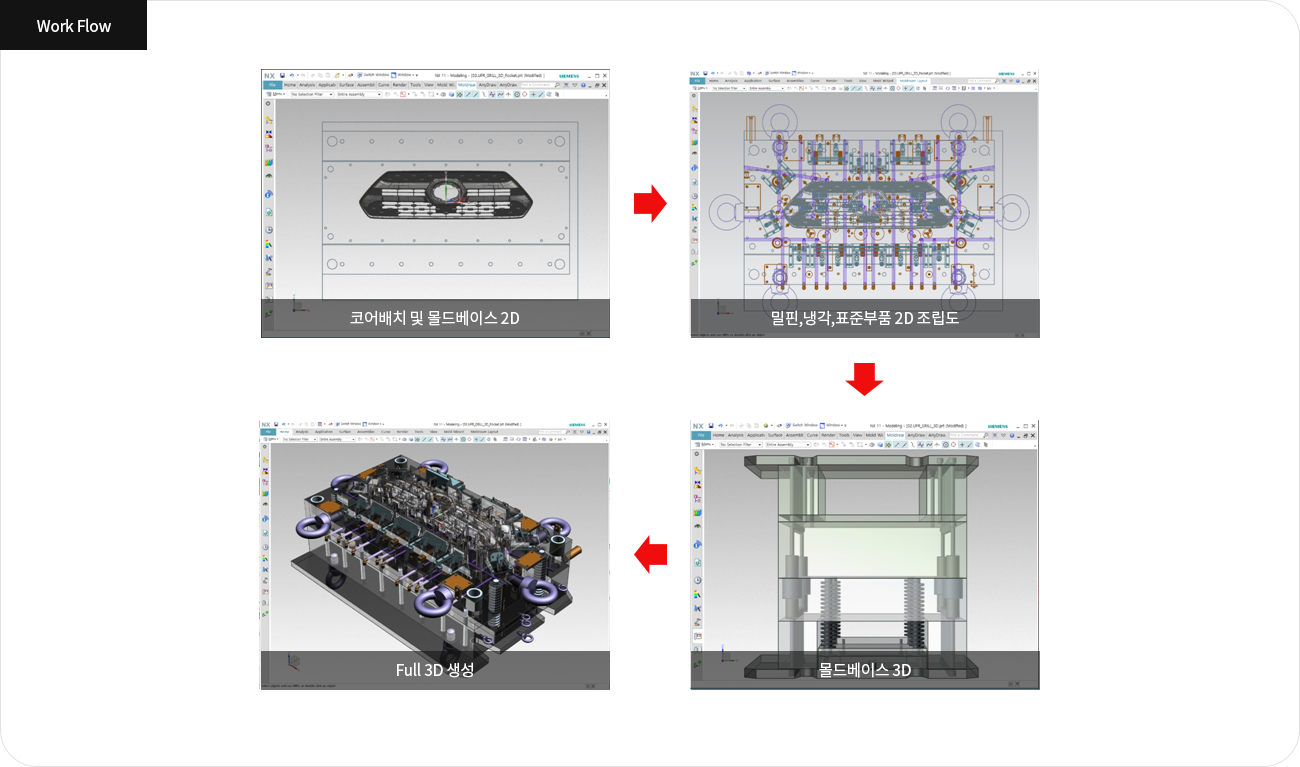

Moldream Layout

요약
Moldream Layout은 국내 금형 설계 방식에 최적화된 先 2D 조립도 진행, 後 3D 부품 생성하는 설계 방식으로 진행되어 사전 금형 개발 협의나 견적을 위한 레이아웃으로 사용 가능합니다.
2D와 3D로 사용할 수 있는 라이브러리의 제공으로 쉽게 Full 3D 완성함으로써 설계자들의 부담을 줄이고, 가공 자동화에 따른 3D 설계 비중 증가 추세에 최적화된 Full 3D 완성 설계로 진행됩니다.
또한, 설계자들에게 익숙한 환경인 단일파트에서 Multi Body 3D가 생성 되므로 더 쉽고 간편하게 사용할 수 있습니다.

주요기능 및 특징
- Full 3D를 설계하기 전에 2D 레이아웃을 우선 완성합니다. 2D 부품들은 기능으로 선택 생성 및 수정 할 수 있어 조립도를 빠르고 쉽게 완성할 수 있습니다.
- 2D로 완성한 조립도를 3D 모델링으로 변환 생성합니다.냉각과 밀핀은 3D 생성시에 파팅면으로 자동 거리 계산 등을 할 수 있으며, 슬라이드,리프터의 복잡한 3D세트도 쉽게 생성 할 수 있습니다.

특허증
제 10-2126616호 : 3D 캐드 기반 지능형 금형 레이아웃 설계 장치
Moldream AnyDrawing

요약
Moldream AnyDrawing은 자동 도면 기능을 통해 사용자는 쉽고 빠르게 도면을 생성할 수 있어 도면 작업시간이 단축됩니다.
3D와 연동되어 업데이트되는 2D 도면의 생성으로 설계 및 도면 불량을 없앨 수 있고, 데이터 역시 일원화되어 관리가 용이합니다.
도면 작성에 필요한 다양하고 편리한 기능의 제공으로 2D 전용 캐드와 대등한 수준의 도면 작업이 가능합니다.

주요기능 및 특징
- 도면 관리자에서 파트를 여러 개 선택하여 자동 도면을 일괄적으로 생성해주어 도면 작업 시간을 줄일 수 있습니다.
자동도면은 뷰와 홀 테이블, 사용자가 지정한 치수 항목들이 자동으로 기입되어 생성됩니다.
- 멀티 바디 데이터로 설계한 경우에도 어셈블리 자동 전환 기능으로 데이터를 어셈블리 구조로 쉽게 변경하여 자동 도면 작업이 가능하고, 파트리스트도 생성 할 수 있습니다.
- 생성된 도면은 전용 PLOT 기능으로 복잡한 세팅 없이 색상 별 두께를 적용하여 인쇄할 수 있습니다.

Moldream Injection

요약
Moldream Injection은 Full 3D 금형 설계를 위한 모든 설계 Process를 기능으로 제공하고 있으며, 자동화 기능을 통하여 사용자는 쉽고 빠르게 설계가 가능합니다.
제품이나 부품의 변경 부분에 대한 업데이트를 파라메트릭한 기능과 데이터를 통하여 효율적으로 실행하여 설계 변경 시의 작업 효율이 높습니다.
설계 초기나 완료 후 언제라도 설계 데이터에 대한 검증 기능을 토대로 금형 설계에 고려해야 할 수치들을 확인하고, 설계에 반영하여 설계 데이터의 신뢰성을 확보합니다.
2인 이상이 동시에 하나의 Project를 진행하는 협업 설계를 통해 빠른 대응이 가능하며, 협업시 파일과 관리등에 문제가 없도록 고려하였습니다.

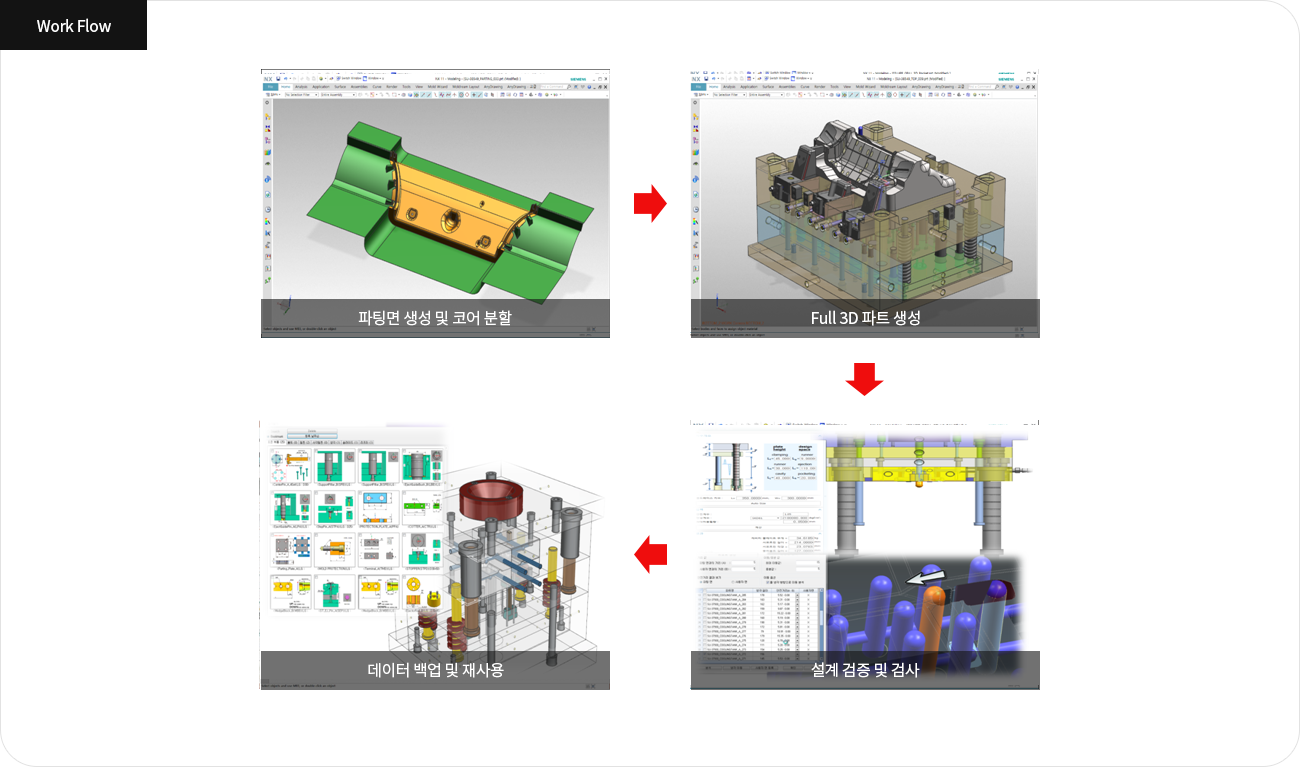

주요기능 및 특징
- 측정,분석,파팅,코어,파트,도면,검증으로 기능을 그룹으로 구성하여 설계 Process에 최적화하였습니다.
- 파팅 및 부품 업데이트 기능은 변경된 파팅면으로 코어와 밀핀 냉각 등 관련 부품을 업데이트 할 수 있습니다.
- 간섭 검사 기능과 원판 휨량 계산 등의 검사 기능으로 설계의 불량 요소를 제거하고 최적화된 설계를 진행합니다.

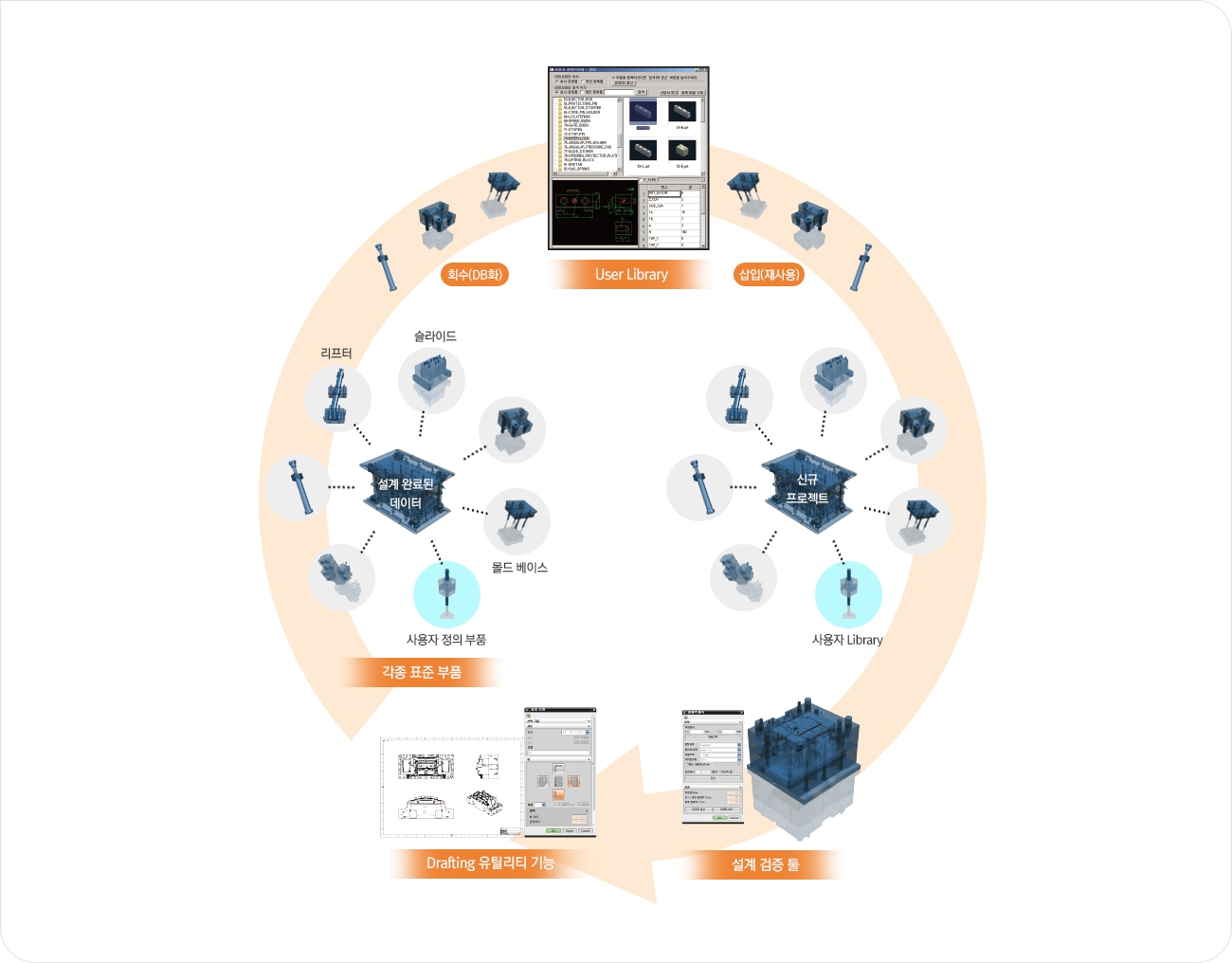

- 설계가 완료된 데이터는 Master로 등록하여 신작 설계시 재활용하여 설계 시간을 단축하고 표준화할 수 있습니다.

Moldream Parting

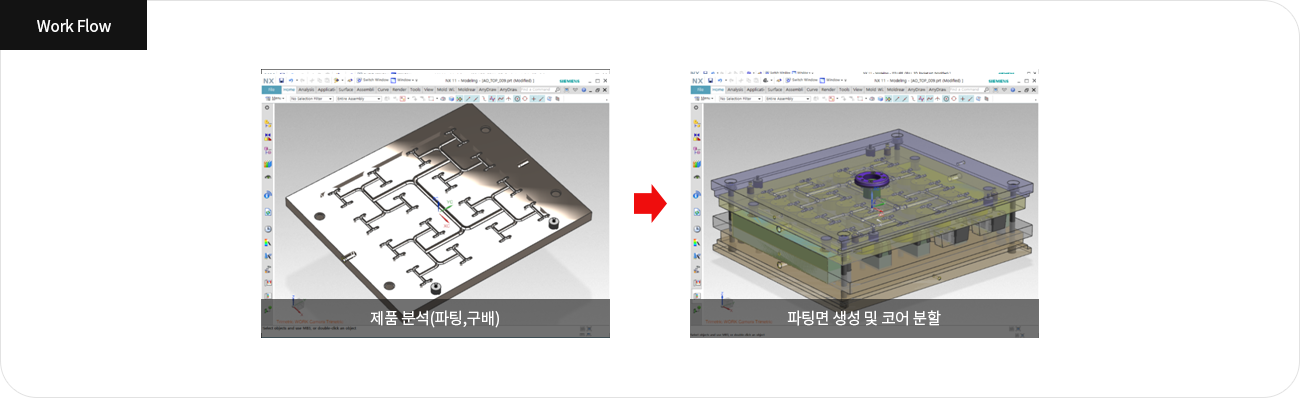

요약 Moldream Parting은 파팅 분할을 신속하게 작업하고자 하는 사용자들을 위하여 Multi Body 환경에서 파팅면을 생성하고, 이를 이용하여 코어 캐비티 분할을 할 수 있습니다.
또한, 인서트 코어 생성에 필요한 일련의 기능들을 제공하여 쉽고 빠르게 코어 설계를 완료할 수 있습니다.

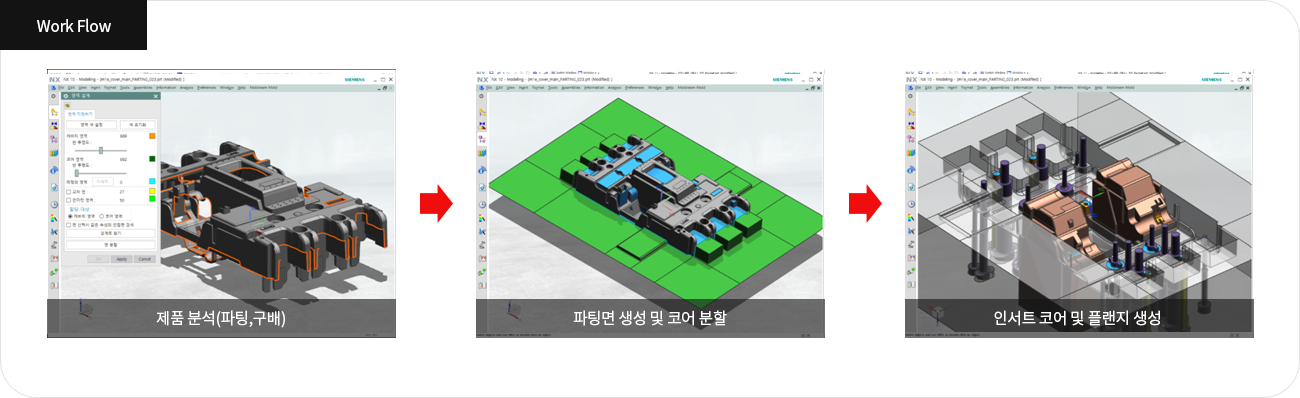

주요기능 및 특징
- 측정,분석,파팅,코어 기능을 그룹으로 구성하여 코어 설계시에 적용 할 수 있습니다.

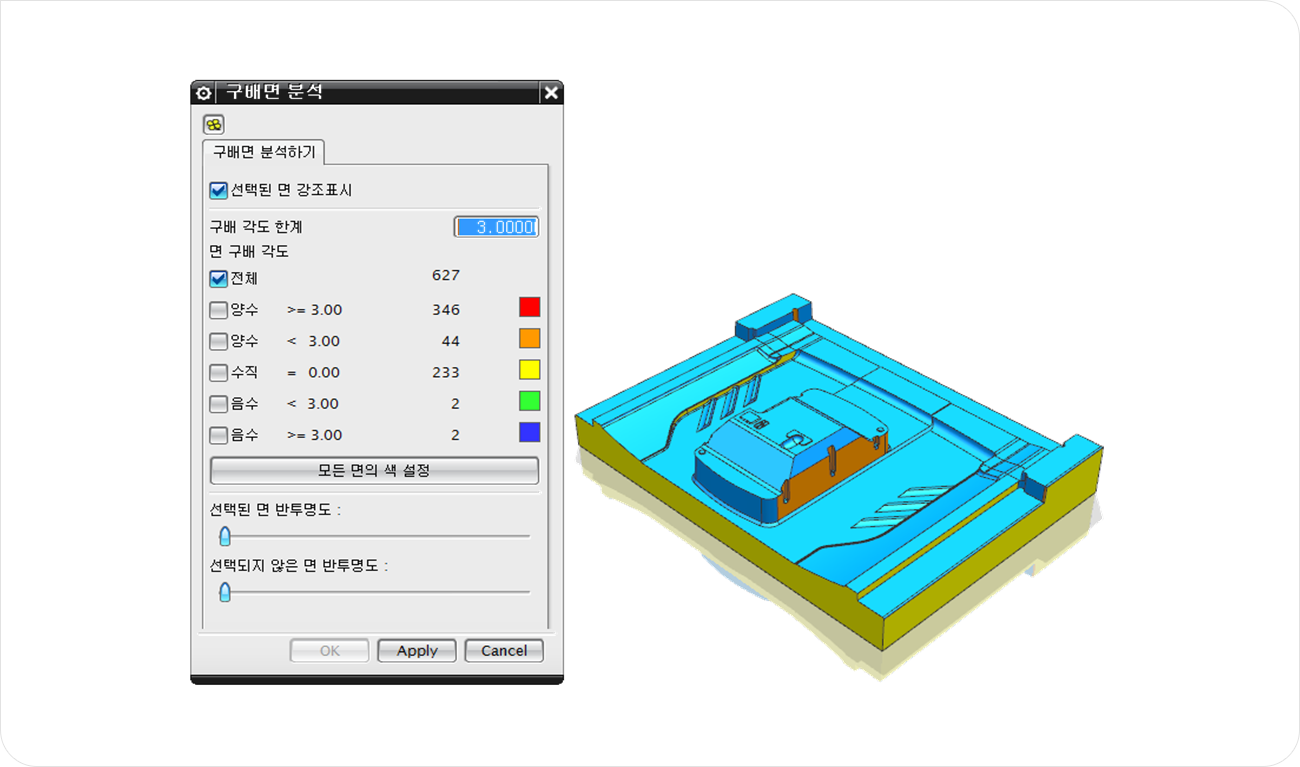

- 분석 기능을 통하여 제품의 언더컷, 구배 등을 검사하여 금형 설계 전 제품 검증을 할 수 있습니다.
- 코어 캐비티와 인서트 코어 등 코어 부품을 Multi Body로 생성하며, 기능을 통해 수정 편집이 가능하여 설계 변경에도 쉽게 적용할 수 있습니다.

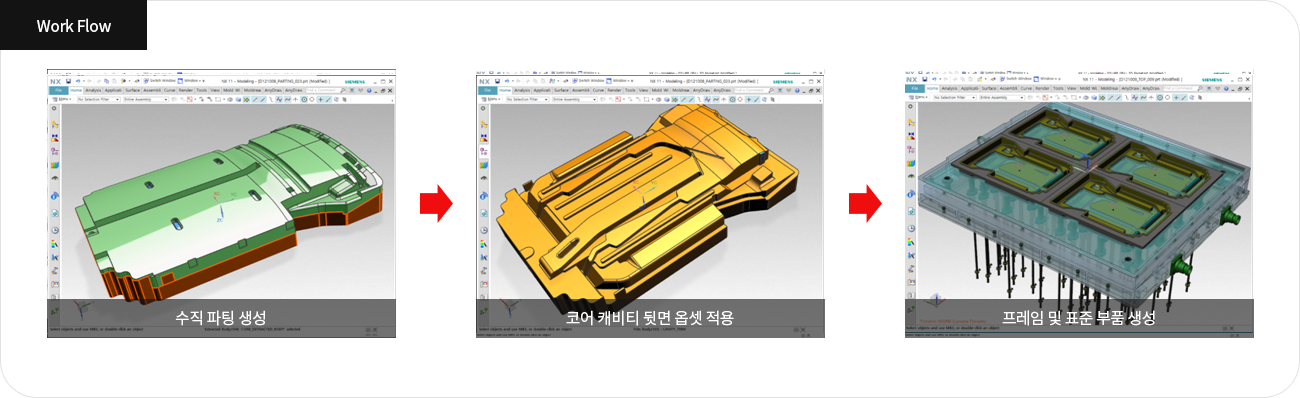

Moldream Expanded

요약
Moldream Expanded는 발포 금형의 특성을 고려하여 특화된 Parting 분할 작업을 지원합니다. 또한, 발포 금형에 필요한 라이브러리를 제공하여 Full 3D를 완성할 수 있습니다.

주요기능 및 특징
- 수직 파팅 면을 생성하는 기능을 활용하여 파팅을 분할합니다.
- 코어 캐비티의 두께를 균일하게 하는 기능을 이용하여 코어 캐비티 작업을 수월하게 할 수 있습니다.
- 라이브러리에서 프레임과 표준 부품 등을 생성합니다.

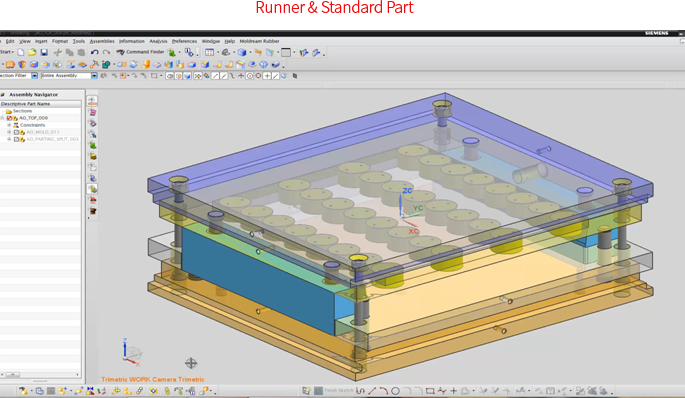

Moldream Rubber

요약

Moldream Rubber는 고무 금형의 특성을 고려하여 특화된 코어 배치 및 런너 자동 생성의 설계 작업을 지원합니다. 또한, 고무 금형에 필요한 라이브러리를 제공하여 Full 3D를 완성할 수 있습니다.

주요기능 및 특징
- 코어 배치 기능으로 다중의 캐비티를 베이스 외곽을 고려하여 배치 할 수 있습니다. 여기에 캐비티간 밸런스를 고려한 런너를 자동 생성합니다. 라이브러리에서는 특화된 베이스 프레임과 표준 부품류를 제공합니다.

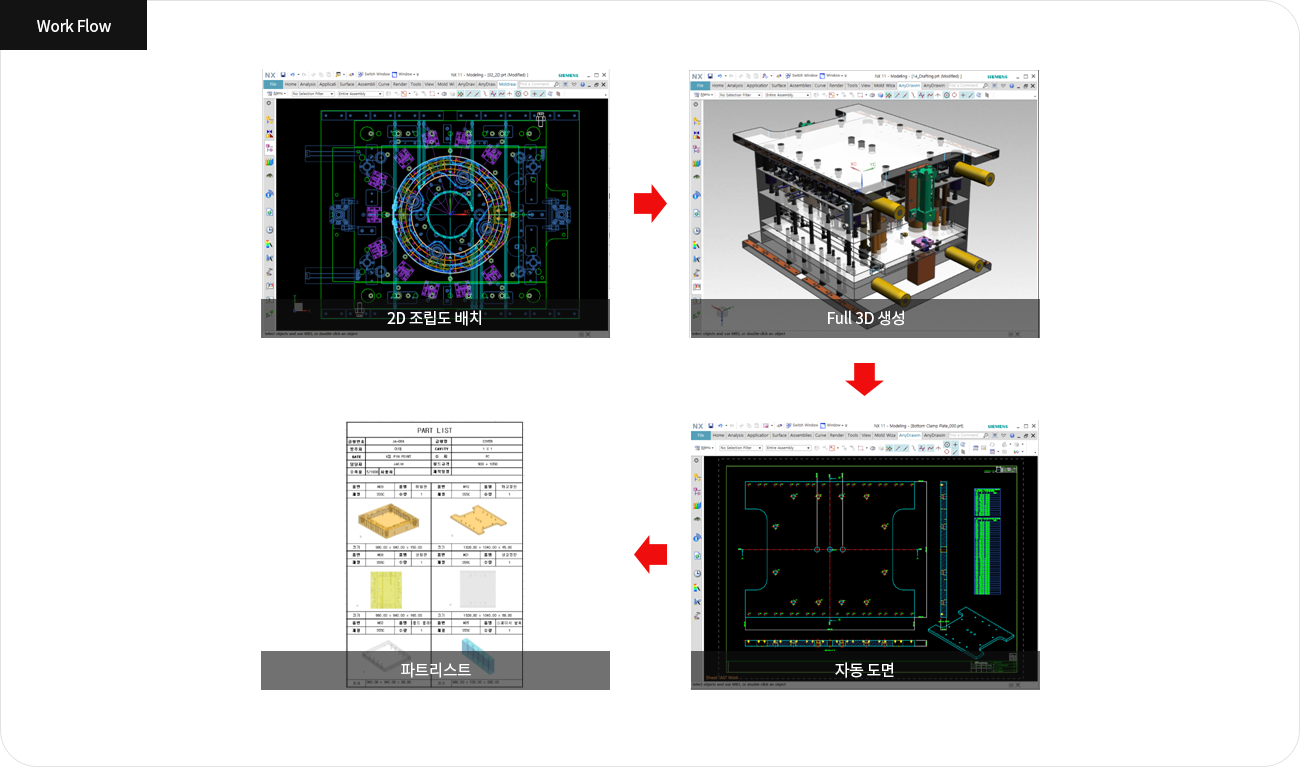

결합 Packge : Moldream I-Class

요약

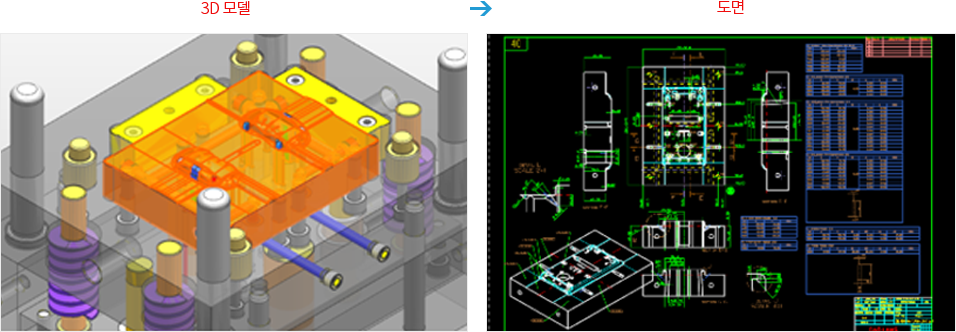

Moldream I-Class는 Moldream Layout과 Moldream AnyDrawing 을 결합하여 사용하는 Package로 설계 능률 향상 효과를 가져 올 수 있습니다.
Moldream Layout 으로 Full 3D 설계를 완성한 후에, Moldream AnyDrawing의 도면 자동화 기능을 활용하여 2D 도면 작업 시의 작업 공수를 최소화합니다.
2D 도면과 3D 모델을 별도의 캐드에서 개별 작업하던 방식을 버리고, 설계 데이터를 일원화함으로써 설계 불량감소에 탁월한 효과를 가져올 수 있습니다.

주요기능 및 특징
- Moldrem Layout의 주요 기능인 2D 조립도 기능과 3D 생성 기능을 활용하여 Full 3D를 완성합니다.
- Moldream AnyDrawing의 기능인 자동 도면 기능을 활용하여 도면을 자동 생성합니다. Moldream Layout으로 생성된 3D 모델의 홀이나 포켓은 자동 도면 생성 시에 그 속성이 연계되어 자동 인식 되므로, 홀 테이블 생성을 위해서 모델의 홀 속성을 별도로 분류 등록할 필요가 없습니다.

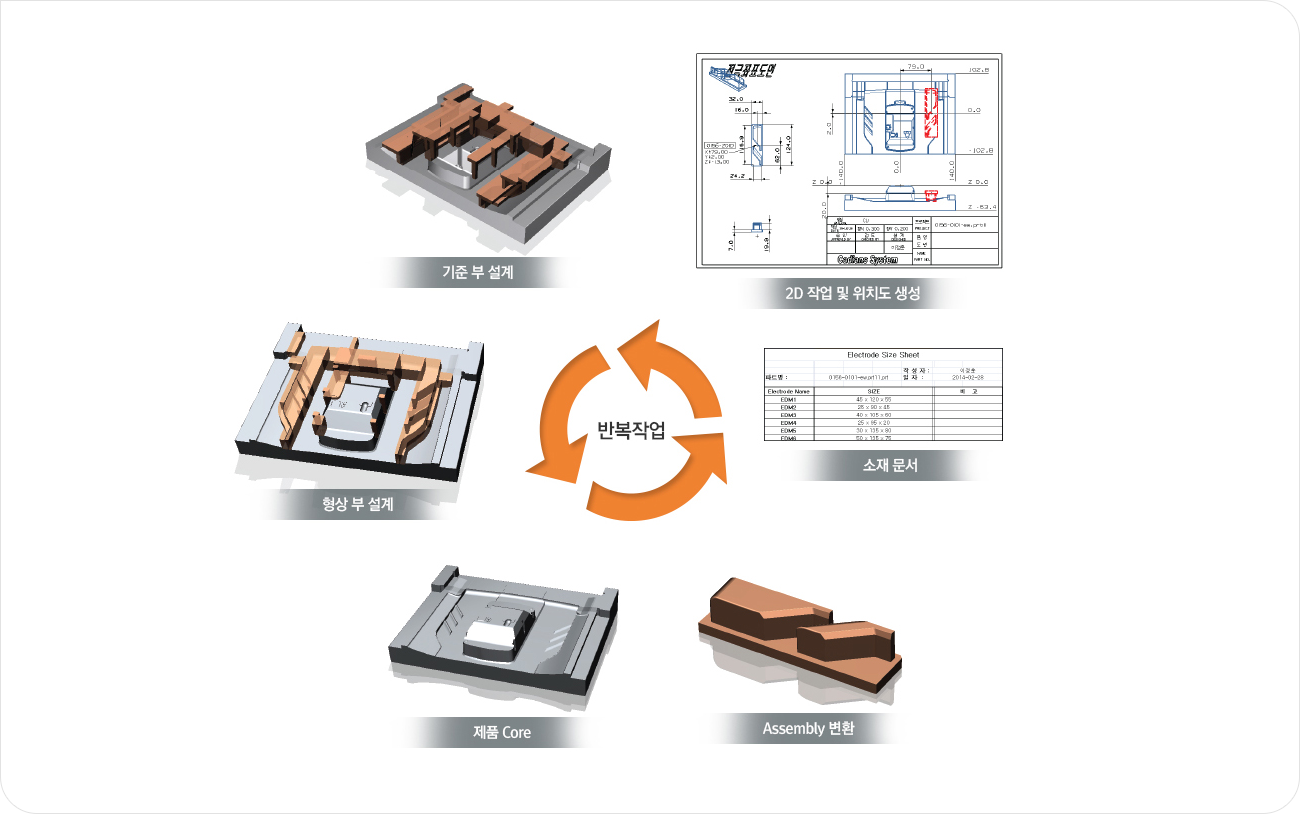

MOLDream Electrode

요약
전극 설계를 위한 NX 기본 기능과 전극 설계를 돕는 Utility를 만들어 전극 설계의 편의를 도모합니다.
도면작업을 자동화하여 수기로 인해 발생되는 오류를 줄여주며 전극 설계 후 CAM 작업을 위한 데이터 변환을 자동화하여 데이터 변환으로 생기는 시간을 단축합니다.

주요기능 및 특징
- 방전이 필요한 형상부에 4가지 생성 방법 (자동/수동/경계/면)으로 형상을 추출해 전극을 생성합니다.
- 형상을 생성 후 방전에 필요한 기준부와 체결부를 자동으로 생성해 줍니다.

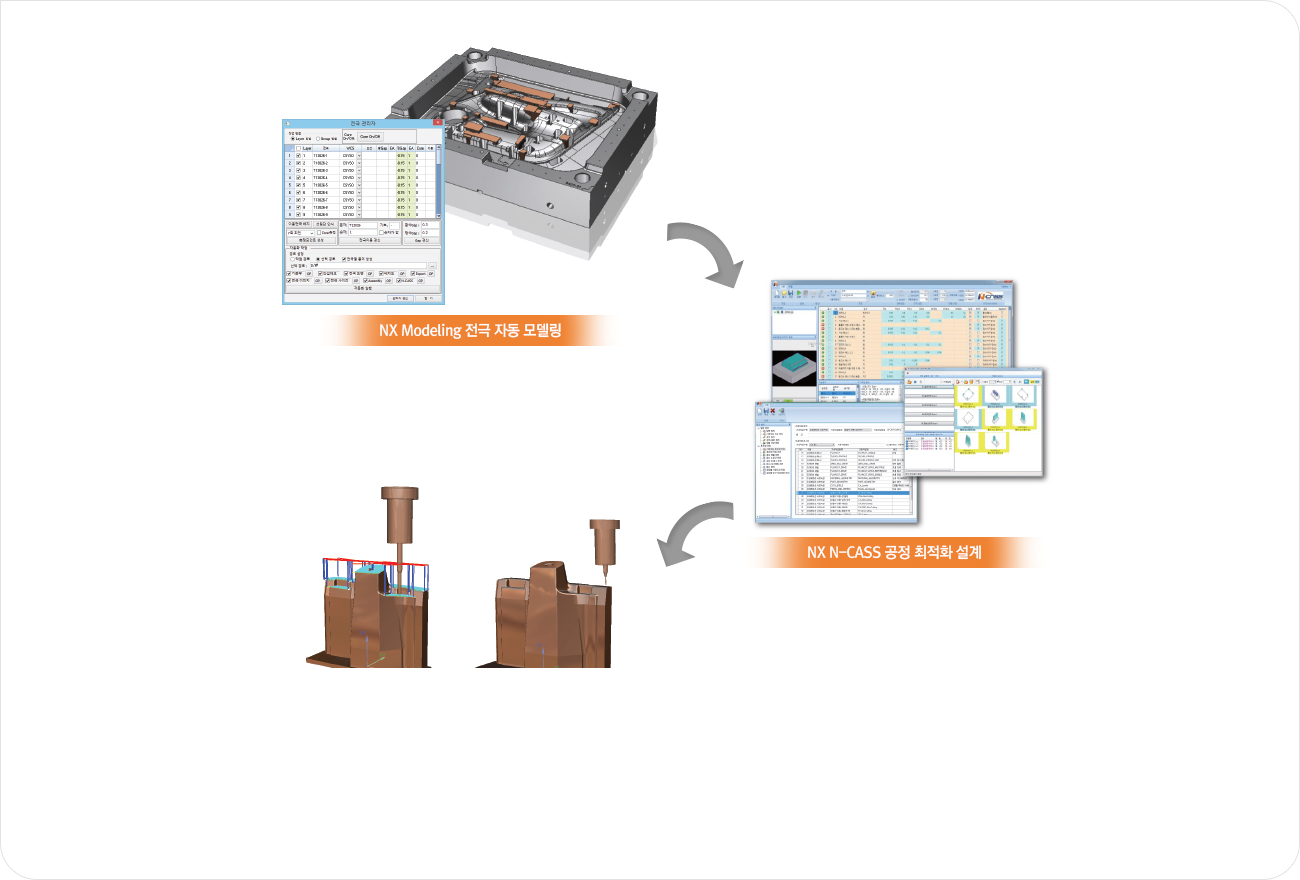

MOLDream N-CASS

요약
분석된 형상을 통하여 최적의 공구를 선정하며 DB화된 가공패턴을 통하여 CAM 공정을 자동화합니다.
전극 모델링 시간과 가공 공정시간을 단축시키며 가공 초보자도 적극 활용 가능합니다.

주요기능 및 특징
- 전극 자동 모델링 및 자동 쉬트 출력 기능
- 전극 형상 자동 분석 기능
- 형상분석을 통한 자동 공구 선정 기능
- 형상분석을 통한 공정 (가공패턴) 자동 기능

Mock-up

- CAD 작업(형상 배치, 셋트핀 생성 기능 제공 등) 시간 단축
- 편의 도구 제공으로 작업 능률 향상

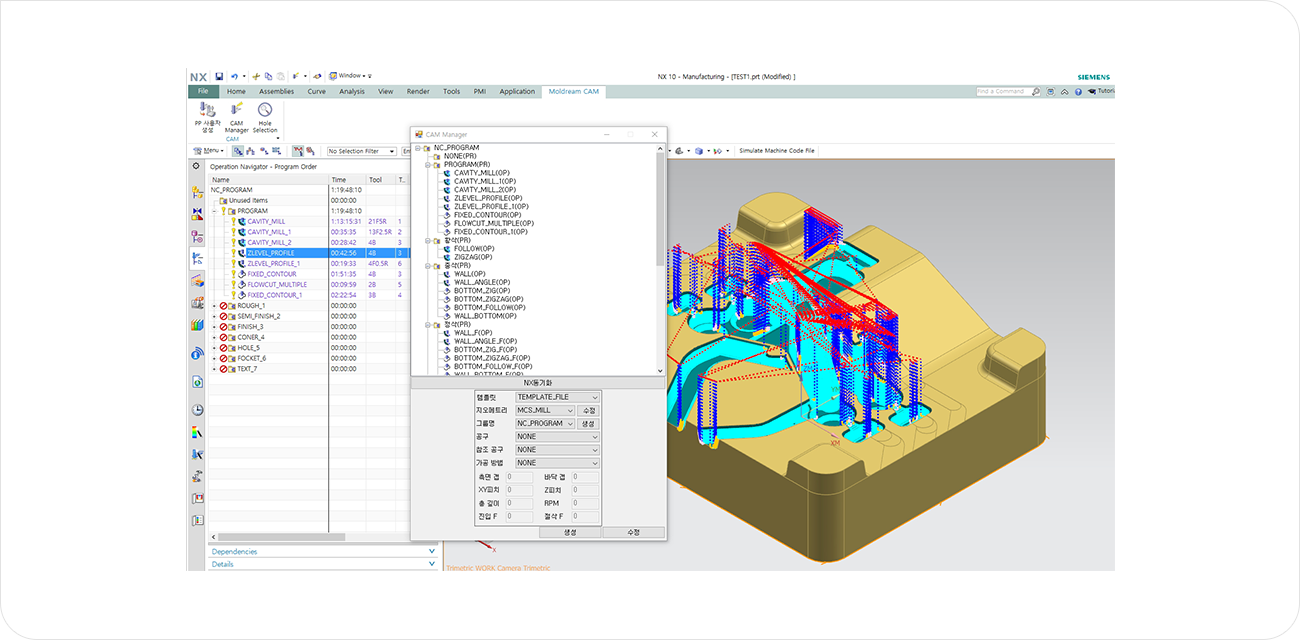

CAM Manager

- 자주 사용하는 가공 방법을 라이브러리화
- 간단한 가공 조건 입력만으로 Tool Path 생성
- 업체별 맞춤 라이브러리 세팅으로 더욱 편리한 CAM 사용

MOLDream Utility

자주 사용하는 기능 위주로 Toolbar 구성
반복적으로 사용되는 기능의 사용 간소화
다량의 도면 자동출력 기능 제공
작업 시간의 단축

Utility

- 현업에서 바로 사용 가능한 기능 으로 구성 된 제품
- 설계자의 업무 효율성 향상
- 작업시간의 단축
- 간편한 색상 변경
- 도면 작업의 주 사용 기능 모음

AnyPlot

- NX를 실행하지 않고 탐색기 구조를 이용하여 도면 선택 및 출력 가능
- 다량의 도면을 Sheet size별로 원하는 Printer & Size 로 동시 출력 가능, 작업자는 Sheet별 출력 작업 시간을 없애고 유휴시간을 이용한 출력 가능, 프린트 및 도면 변환 시간을 최고로 단축 시킴
- DWG, CGM, PDF 형식으로 변환 가능하며 지정된 폴더로 분류 저장 가능

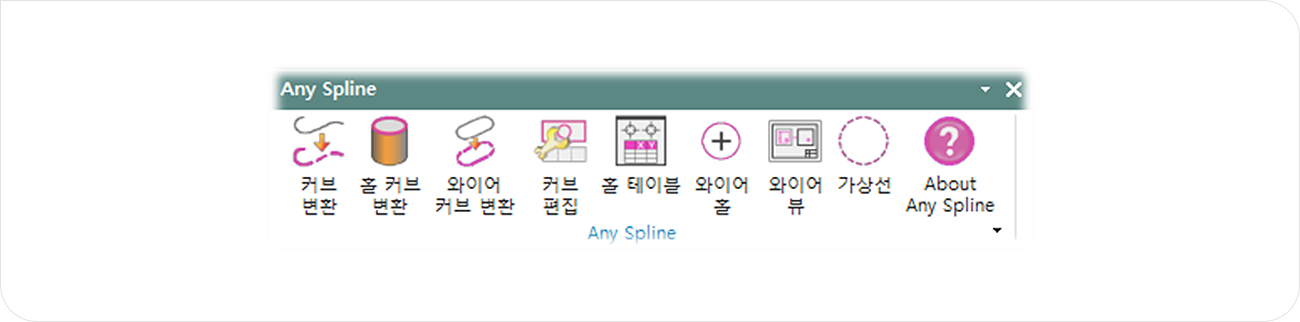

AnySpline

3D 모델에서 2D 도면을 생성하는 과정에서 치수 기입 불가능한 Spline 곡선과 관련하여 자동화된 기능 제공
- Spline 곡선 자동 검색 및 자동 커브 변환 기능으로 도면 작업 시간 단축
- 와이어 가공용 도면 자동 생성(Spline 곡선을 최적의 커브로 자동 생성)하여 도면 작업 시간 단축
- 오토 캐드와 동일한 도면 상의 커브 그리기, 편집 기능(offset, trim, extend) 제공
- 도면 작성 및 활용을 위한 작업 시간의 획기적인 단축
- 설계자의 요구에 부합하는 편리성으로 설계자의 작업 능률 향상

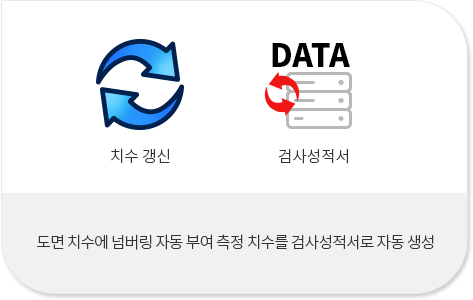

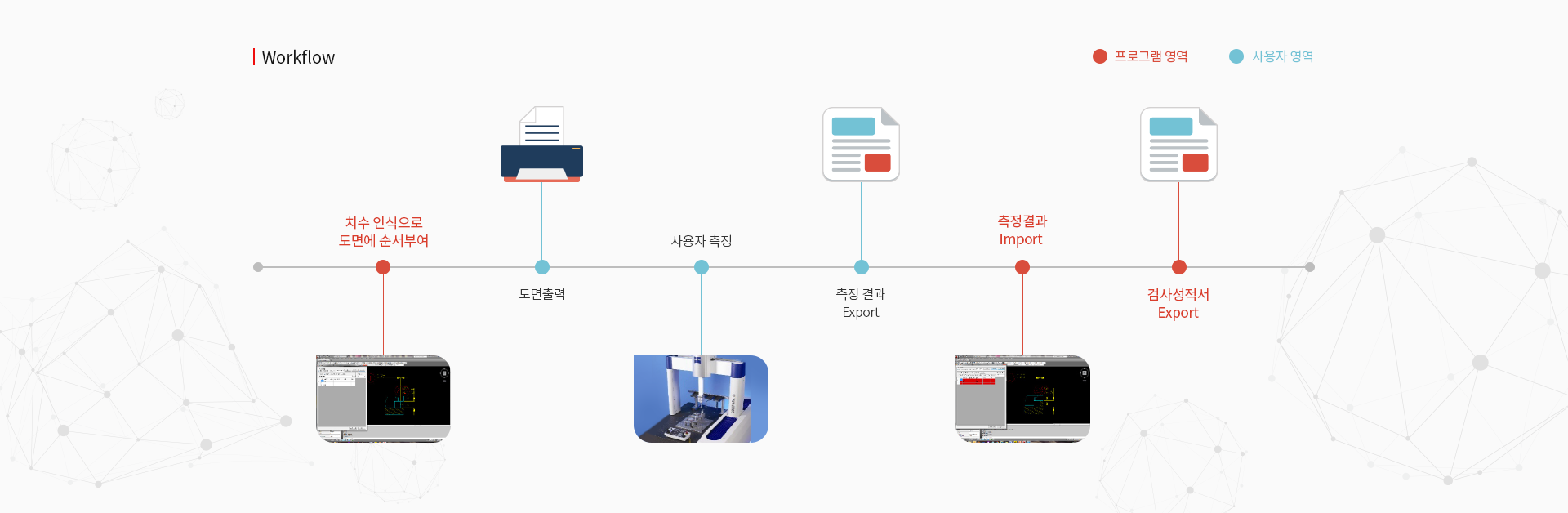

측정 검사성적서 자동화
장점1 : 작업자의 능률 향상 및 업무 시간 90% 획기적 단축
장점2 : 신속하고 정교한 작업 (측정 누락 제로)
장점3 : 측정기 종류에 상관없이 사용 가능(측정값 내보내기만 가능하면 모든 기종에서 사용)
장점4 : 간편한 기능 및 사용방법

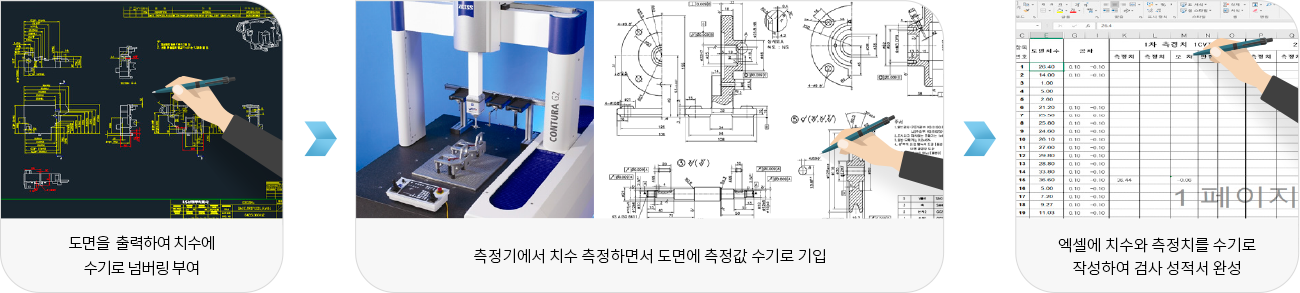

기존의 방식

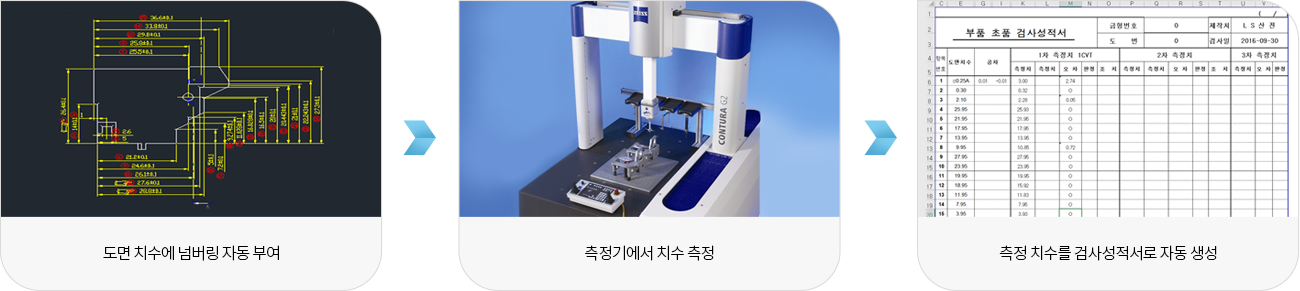

자동화 작업 방식
Auto CAD 자동 순번화
· 도면상 치수 속성 자동검색 및 넘버링
· 사용자 치수 선택. (치수 필터 적용 및 인식)
· 치수 data 구축을 통하여 연동화
반복적인 검사성적서 작성의 Man-Hour 소비 제거 필요성
· 치수 Data 추출 및 List에 표현
· 측정 Excel Data 읽기 및 List에 표현
· 치수와 측정 Data 매칭 및 가부 결정 표현
측정 부서와 개발 부서의 빠른 협업
· 도면을 통한 가공 공차의 확인 등으로 인한 시간 지연 해소 필요
· 표준화된 가공색상정보를 통한 신속한 의사 결정(가공정보 반영) 필요

NX기반 개발 사례

1.고무 금형 설계 자동화 System 구축
특징
- 고무 금형에서 사용하는 Mold Base 및 Library 를 제공하며, 고무 금형의 런너 배치 방식을 분석하여 런너를 캐비티 수에 맞춰 자동 배치
주요 기능 설명
- Mold Base
- Library
- Runner
- Multi Cavity
2.발포 금형(S전자 포장용 스티로폼 금형) 설계 자동화 System 구축
특징
- 발포금형 의 주요 이슈인, 제품의 외곽 면에서 일정 거리로 Offset된 면으로 코어와 캐비티의 후면을 만드는 과정을 빠르게 처리
특징
- 수직 파팅면 생성
- Offset Face 생성
- BOM 및 도면
- Multi Cavity배치
- Mold Base

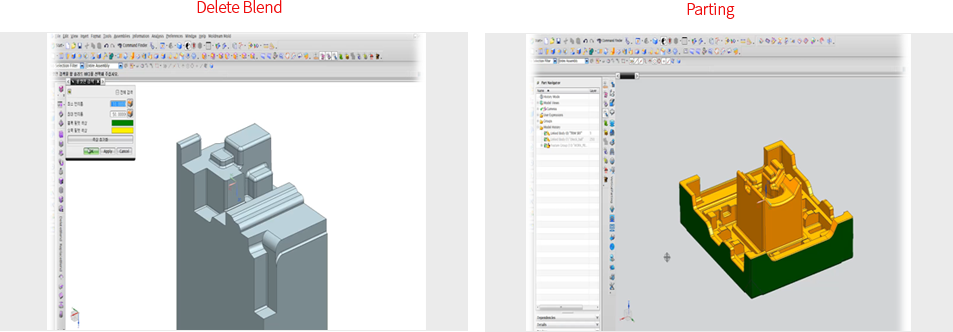

3.JIG 설계 자동화
특징
- 3D Design 지원
- 2D Design 지원
- Manufacturing 연계
- Simulation 을 이용한 검증
주요 기능 설명
- MCP Manager

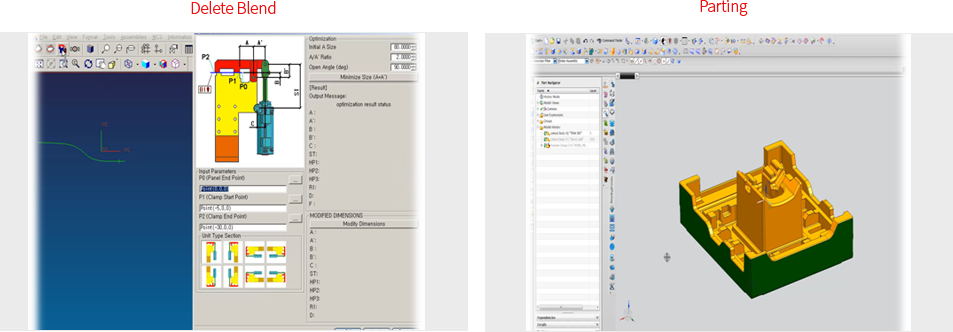

- Hinge Point Optimizer
- Verification Manager
- Part Library Manager
- NC Data Manager
- Check Sheet Manager
4.WSDP (Wiper System Design Package)
특징
- 자동차의 차창(Windshield)에 가장 최적의 와이퍼(wiper)를 설계
- 와이퍼에 적합한 기구학적 linkage를 설계하는 설계자동화 프로그램
주요 기능 설명

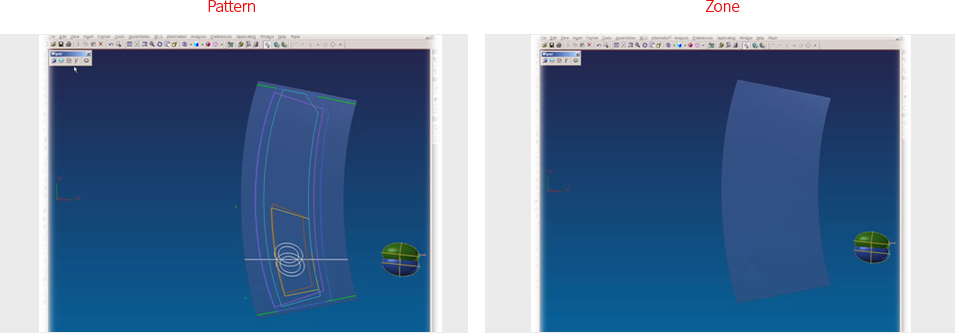

- 차창 표면(windshield surface), 지정된 자동차의 SgRP(Seating Reference Point) 및 국제표준(legislative standard(s)) 의 요구사항을 준수 - 와이퍼 패턴의 기하학적 형상 즉 blade 길이, angle of attack, wiper arm 길이 등 을 결정

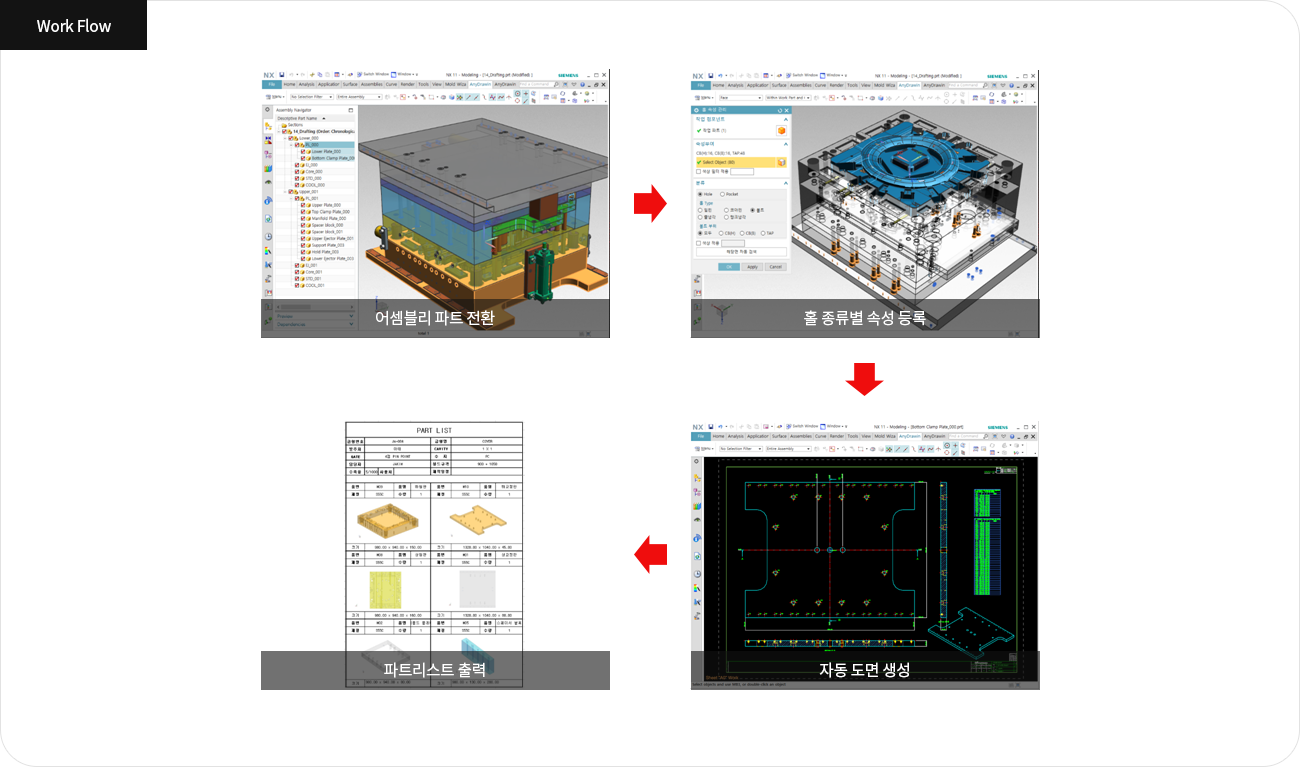

5.도면 자동화 솔루션
특징
- NX에서 설계된 3D 데이터를 기반으로 도면을 자동 생성하여 도면 작성에 드는 시간을 획기적으로 단축 할 수 있는 프로그램
- 모델 데이터와 도면을 NX로 통합하므로 효율적인 데이터 관리와 불량 요소 제거 효과를 볼 수 있음
주요 기능 설명
- 자동 도면 생성
- 도면 관리자
- 어셈블리 자동 전환
- DWG Export 합치기
