AI PMI Automation

SOLUTIONAI 3D PMI 자동화

AI PMI 자동화 솔루션

전세계 제조업에 적용할 수 있는 솔루션으로 기존 CAD 대비 획기적인 기능 개선과 신규 기능으로 설계 공수 절감을 위한 3D 도면정보(PMI AI 자동화) 솔루션입니다.

  • 모든 CAD(CATIA,NX,CREO)와 호환 적용

    기존 CAD의 모델(2D, 3D)를 활용하여 3D 도면정보(PMI)를 당사의 AI엔진을 통해 분석과 표현이 가능한 솔루션

  • 3D 도면정보(PMI) 머신러닝 AI 분석 솔루션

    머신러닝을 활용한 기하공차 자동화 분석 솔루션

  • 3D 도면정보(PMI) 딥러닝 AI 분석 솔루션

    딥러닝을 활용한 기하공차 자동화 분석 솔루션

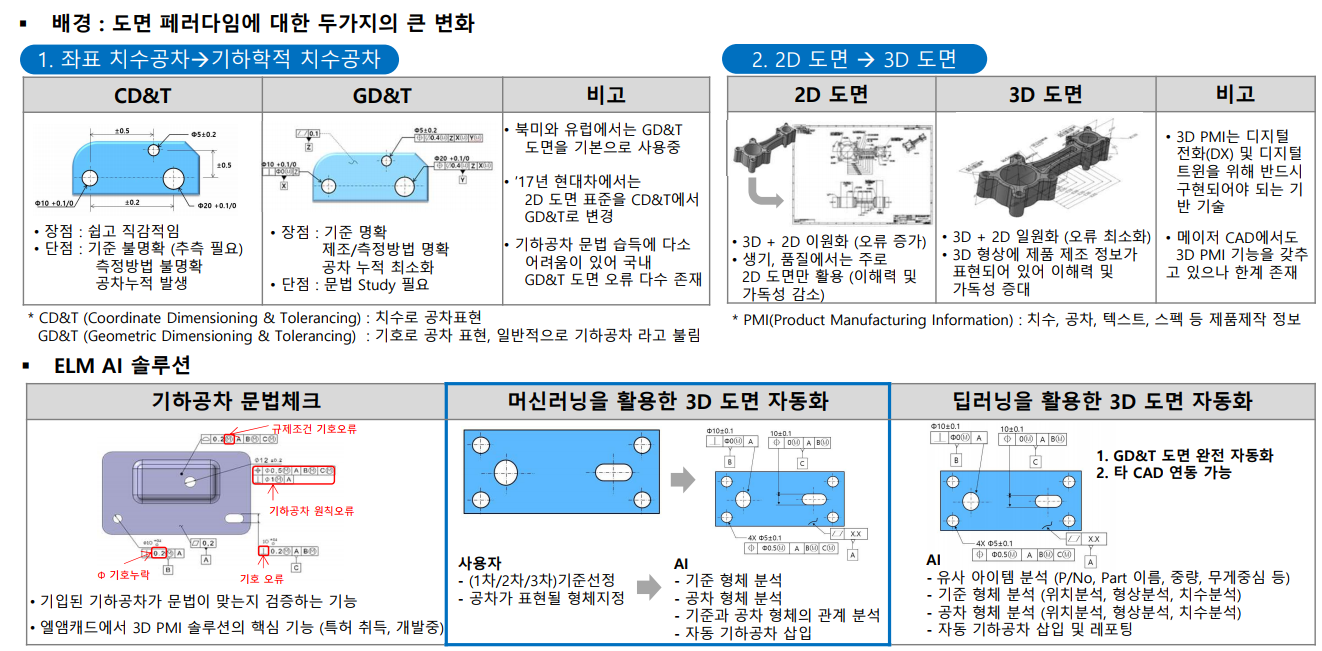

기존 CAD 시스템의 한계

- 국내 엔지니어링 업체의 대부분이 외국산 CAD 시스템 사용 중.
- 세계적으로 엔지니어링 프로세스는 2D 도면에서 3D 형상데이터에 도면정보를 표현하는 방식으로 변화하는 추세.
- 외국산 CAD 시스템의 라이선스는 상당히 고가이며, 3D 형상데이터에 완벽한 도면정보 표현 불가.

2D 도면의 한계
① 2D 도면 작업시간 과다
② 3D 형상정보와 2D 도면정보의 불일치로 품질 문제 발생
③ 도면의 복잡화로 가독성 확보 어려움

외국산 CAD 시스템의 3D 도면정보 솔루션 모듈 한계
① 2D 관리정보(사양정보 및 부품구성표)를 3D로 표현 불가
② 2D 도면과 같이 여러 개의 투상도를 한번에 나열해서 볼 수 없음 (투상도를 하나씩 선택하여 도면 정보확인 해야하므로 가독성 떨어짐)
③ 3D 형상데이터에 도면정보 표현시 데이터 용량 증가로 컨트롤 어려움

한계를 극복하기 위한 선택 AI 3D PMI 자동화 솔루션 입니다.

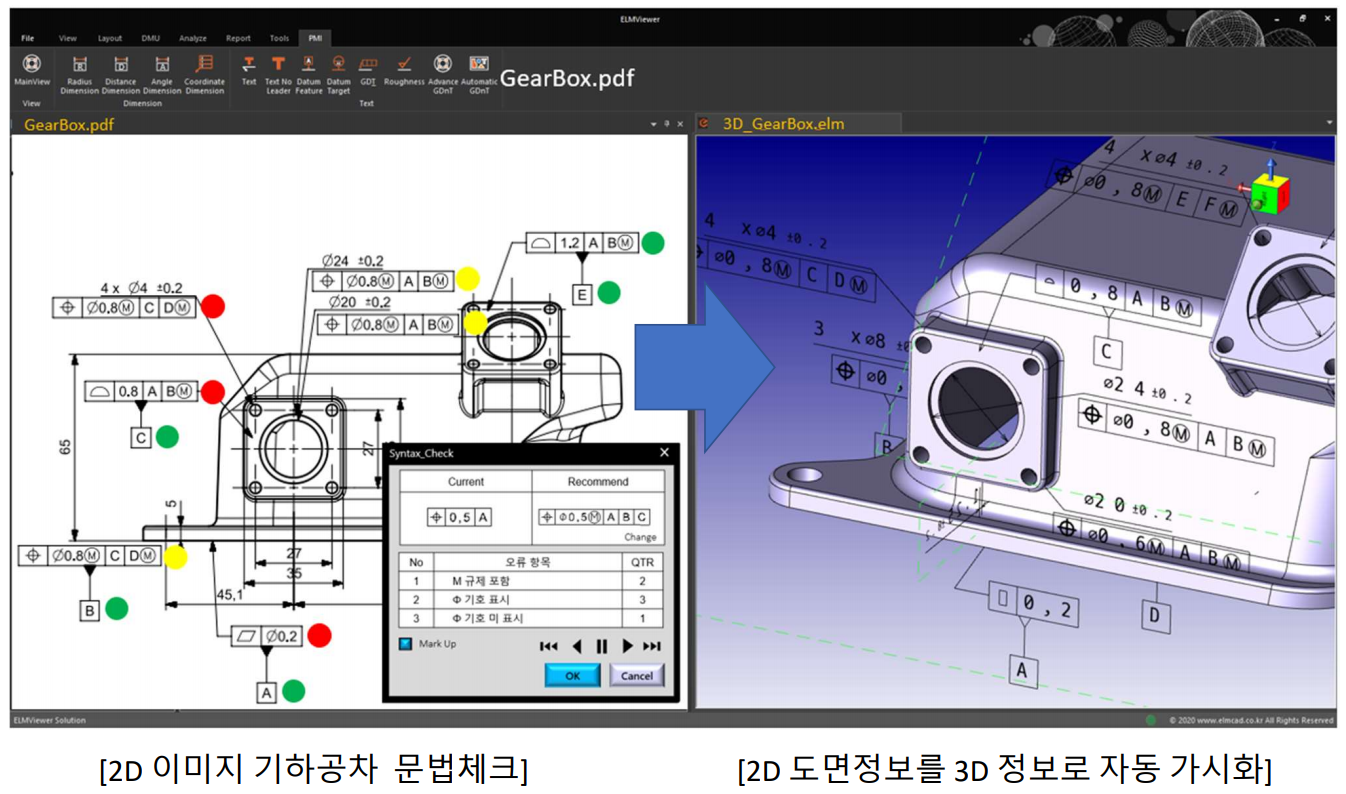

1. ELM 뷰어 솔루션에서 2D 도면 이미지
또는 스캔 및 사진촬영도면 이미지 로딩
2. 기하공차 문법체크 수행
- 이미지 도면 정보를 문자 정보로 변환
- 기하공차의 기호, 공차값, 규제, 데이텀 등을 인식
- 문법 오류가 없는지 인공지능 분석
- 문제가 있는 기하공차 표현에 그래픽으로 마크 표현
3. 유사 형상의 3D 모델 데이터 로딩
4. 2D에서 변환한 문자 정보를 3D 모델의 형상에 자동 삽입






머신런닝을 활용한 기하공차 자동화



딥런닝을 활용한 기하공차 자동화

3D PMI의 도입 효과

  • 쉽다(Easy)

    윈도우기반 AI 3D PMI 솔루션 세계최초 적용 → 일반 PC를 사용하여 도면관리 및 수기 업무 효율 극대화

  • 가볍다(Light)

    3D 형상데이터를 경량화한 3D 도면정보 솔루션 → 설계공수 절감으로 차량개발 일정 단축

  • 싸다(Cheap)

    3D 도면정보 솔루션 국산화 적용으로 제조업 경영개선 기여 → 천문학적인 라이선스 도입비용 절감

3D PMI 차별성

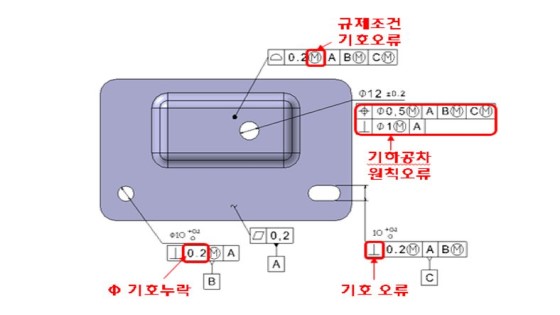

기하공차 문법체크
기존 CAD의 경우 기하공차 오류체크 기능 없음 (오류 확인 어려움) → 3D PMI의 경우 기하공차 오류체크 가능(오류 위치 확인 및 자동 수정)

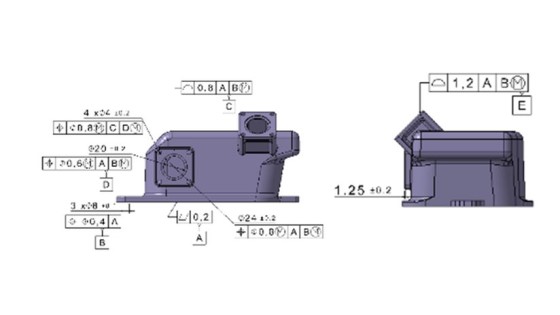

전체 뷰 전개 기능
기존 CAD의 3D 도면정보 모듈은 2D 도면처럼 여러 뷰를 한번에 볼 수 없고 뷰(투상도)를 하나씩 선택해서 도면정보를 확인 → 2D 도면에 비해 가독성이 떨어짐
CATIA이외 CAD는 전체 뷰 기능 없음 (CATIA는 별도 추가 모듈 필요)
3D PMI는 전체 뷰 전개 가능 도면 가독성 증대 및 PDF 변환으로 후공정 활용 극대화
