Modex3D/C3P

특징
- CAD 임베디드 전처리
- 우수한 자동 3D 메쉬 엔진

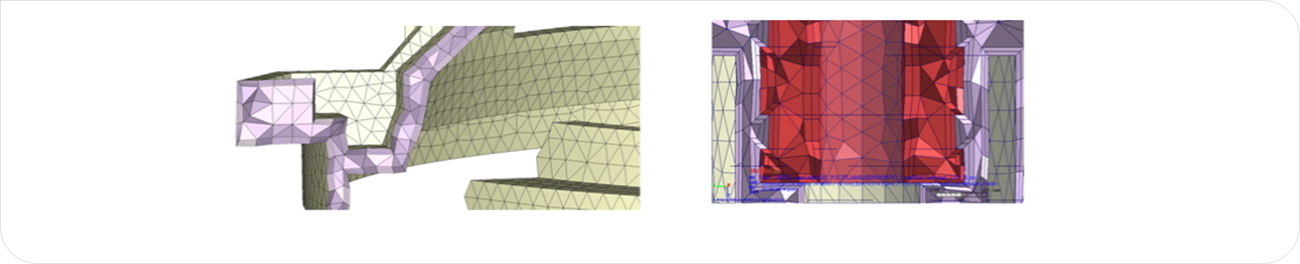

- 고해상도 3D 메쉬 기술
- 고성능 병렬 연산

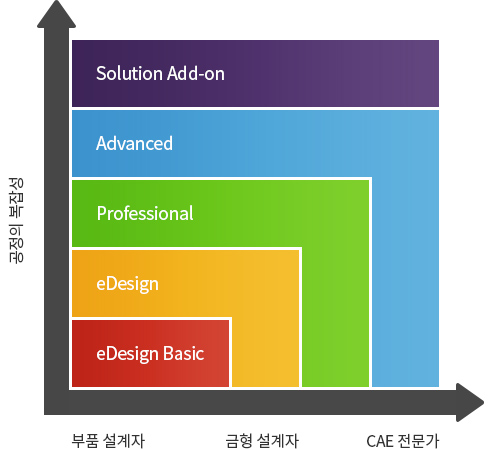

솔루션 패키지 종류

Moldex3D는 플라스틱 성형 업계의 선도적인 CAE 제품입니다.
Moldex3D는 동급 최고 수준의 분석 기술을 바탕으로 사출성형 공정의 광범위한 애플리케이션에 대한 시뮬레이션을 지원합니다.
이를 통해 제품 설계와 제조 가능성을 최적화하고 출시 시간을 단축하며 제품의 투자수익률(ROI)을 극대화할 수 있습니다.

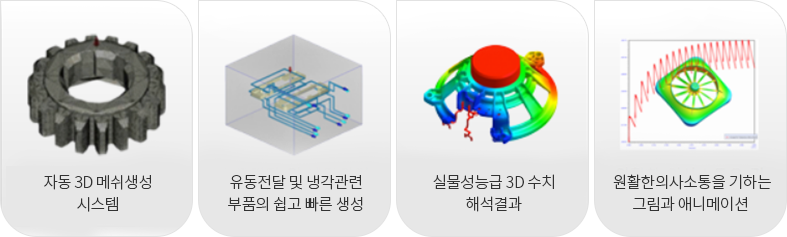

Moldex3D eDesign을 사용하여 설계검증

몇 번의 클릭만으로 완전한 런너 및 냉각 시스템을 내포하는 해석모델 생성
전처리기인 Desinger는 사용자에게 쉽게 부품을 제작할 수 있는 대화형 인터페이스를 제공합니다.
자동 마법사가 전체 생성과정을 안내하는데, 스프루, 런너 및 게이트를 포함하는 유동전달(런너)시스템을 생성한 후, 냉매채널과 몰드베이스를 구축합니다.
이때 자동 오류탐지기능 작동됩니다.
자동 메쉬 생성도구를 사용하여 모델 생성 과정이 단순화되어 있어서 설계자는 효율적으로 설계 검증을 수행할 수 있습니다.

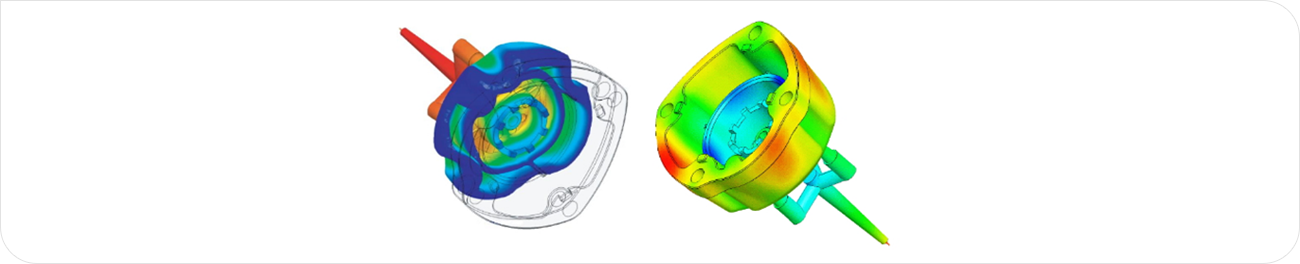

3D 수치 분석을 정확하게 수행
강력한 3D 솔루션으로 복잡한 사출품도 확실하게 해결할 수 있습니다.
설계자는 총체적인 해석결과로부터 성형 심층지식을 얻고 잠재적 결함을 감지할 수 있습니다.
사용자는 물성치 데이터베이스와 공정 마법사를 사용하여 초기 단계에서 설계변경을 쉽게 반복하고 공정을 최적화할 수 있습니다.

보고서를 자동으로 작성하고 결과를 여러가지 방법으로 제시
강력한 3D 솔루션으로 복잡한 사출품도 확실하게 해결할 수 있습니다.
설계자는 총체적인 해석결과로부터 성형 심층지식을 얻고 잠재적 결함을 감지할 수 있습니다.
사용자는 물성치 데이터베이스와 공정 마법사를 사용하여 초기 단계에서 설계변경을 쉽게 반복하고 공정을 최적화할 수 있습니다.

Professional

Moldex3D Professional Package는 eDesign Package기능에 추가적으로 여러 유형의 설계를 시뮬레이션 할 수 있습니다.
최신 버전에서는 Moldex3D Professional Package에 3D Coolant CFD모듈이 기본으로 추가되어 사용자의 RHCM과 Conformal Cooling에 대한 욕구를 만족시키며 Non-Matching mesh topology 기술을 지원하는 최신 Designer BLM도 Moldex3D Professional Package의 전처리 인터페이스에 추가되어 메쉬 제작이 용이해집니다.
뿐만 아니라 CAD지식 필요없이 바로 해석 수행 가능한 자동 메쉬 생성 기능도 제공합니다.
이 새로운 Moldex3D Professional Package는 사용자들이 더 자신있게 제품을 설계하고 개발 비용을 절감하여 시장 출시 기간을 단축시키는데 도움을 드립니다.

정확한 3D 해석 능력
Moldex3D Professional Package는 강력한 3D 해석 능력으로 복잡한 제품을 효율적으로 해석할 수 있습니다.
설계자는 상세한 해석결과로부터 성형 지식을 얻고 잠재적 결함을 감지할 수 있습니다.
사용자는 물성치 데이터베이스와 공정 마법사를 사용하여 초기 단계에서 설계변경을 쉽게 하고 공정을 최적화할 수 있습니다.

Supported Casting Process

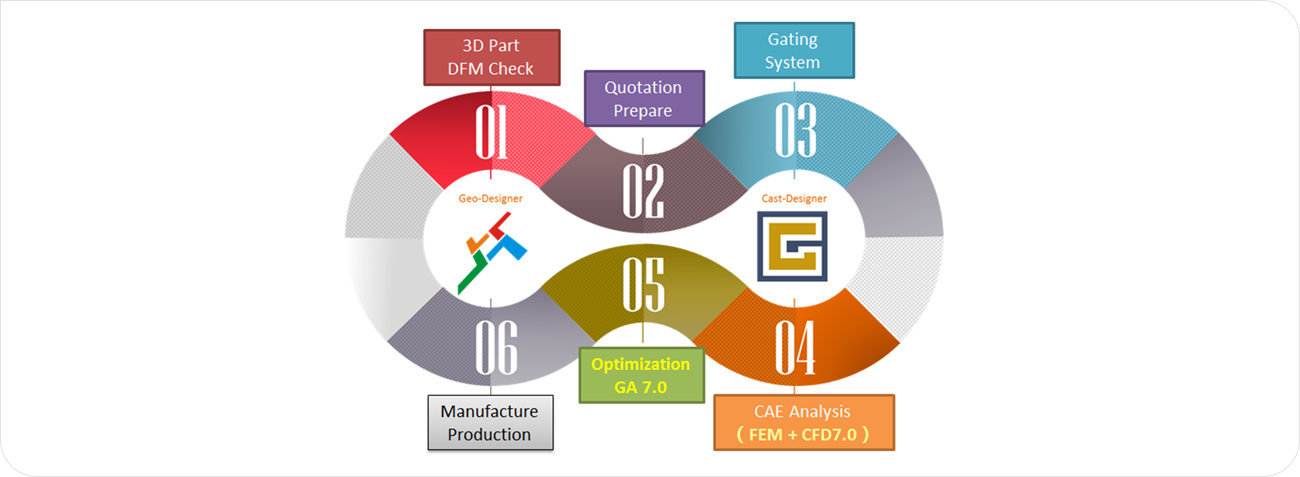

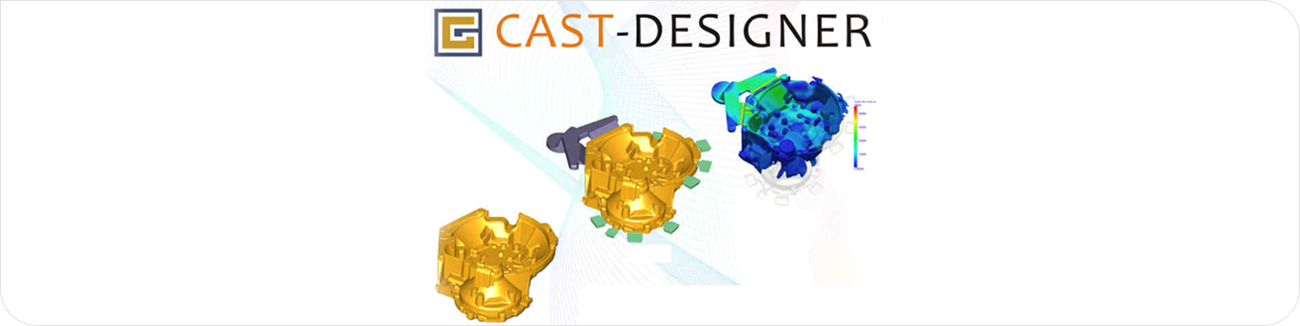

Cast-Designer 는 캐스팅/주조제품의 설계와 검토, 금형의 설계와 검증 및 생산최적화와 주조방안/게이팅 최적화까지 캐스팅 산업의 전반에 걸쳐 다양한 기능을 지원하는 소프트웨어입니다.
Cast-Designer 는 방안설계기술과 최신 CAE기술 등, 특별한 지능적 시스템이 내제되어 있습니다. 캐스팅 개발공정에서 이 시스템은 개발계획 단계부터 해석수행까지 모든 공정을 유기적으로 지원합니다.

Geo-Designer

DFM해석은 제품제조의 첫 걸음으로,제품설계자와 제조 공급회사를 연결하는 가교역할을 합니다.
Geo-Designer는 설계자와 제조엔지니어를 위해 혁신기술을 탑재한 강력한 선행 제조성설계 도구입니다.
설계기능과 제조성에 대한 설계프로세스를 가속화하고,설계에서 생산으로 보다 빠르고 효과적인 이동을 가능케 합니다.
전통적 도구와 비교하여 Geo-Designer는 강력하고,유연하고,빠르고 사용하기 쉬워,설계단계에서 품질개선을 함으로써 후공정 원가를 절약할 수 있게 됩니다.

Geo-Designer는 제품형상을 3D ISO면 모드로 투명하게 조작하여 내부를 검토하는 새로운 방법을 제공합니다.
마치 산업용X레이나 CT촬영기법과 유사합니다. Geo-Designer는 MDI(질량분포지수)와 HDI(열분포지수)를 제품분석과 평가를 위해 제공합니다.

Gating System Design

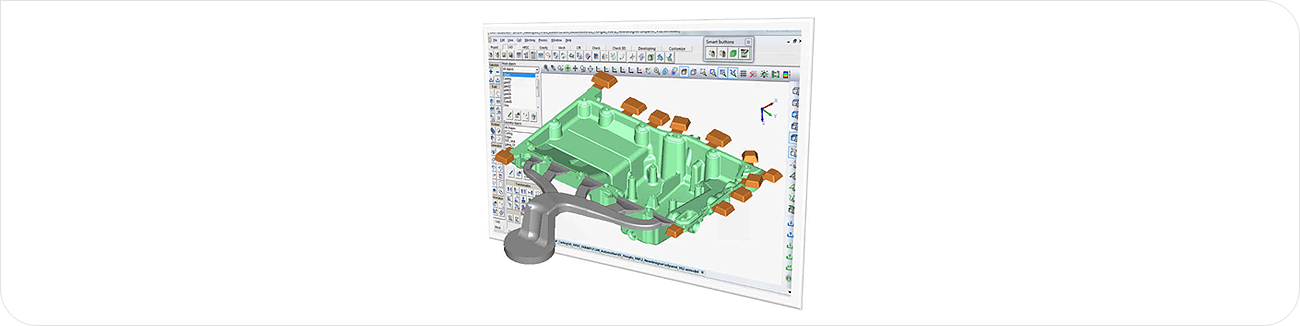

CAST-DESIGNER Basic 은 매우 짧은 시간에 다이캐스팅을 위한 게이팅 시스템(주조방안)을 개발할 수있는 효율적이고 유연한 설계 도구입니다.
CAST-DESIGNER는 게이팅 시스템(주조방안) 설계의 평가를 위해 3D CAD 모델로 신속하게 변환 할 수 있습니다.
CAST-DESIGNER의 독특한 스마트 파라메트릭 디자인 컨셉은 사용자가 매개변수 (예 : 게이트 폭, 드래프트 각도)를 수정하면 3D CAD 모델이 자동으로 변경됩니다.
게이트, 게이트 러너, 러너, 오버 플로우 및 냉각 및 벤팅 시스템을 포함한 전체 게이팅 시스템을 일반적으로 10 분에서 30 분 이내에 만들 수 있습니다.

이에 더해서, 표준게이팅 시스템의 경우 조작을 보다 더 간단하고 효과적으로 할 수 있습니다.
<원 버튼 디자인> 방식은 좋은 방법 중 하나입니다.이 접근 방식에서는 풍부한 게이팅 시스템 템플릿 라이브러리를 제공하므로 사용자는 가장 익숙한 게이팅 시스템 템플릿을 검색하여 디자인을 시작할 수 있습니다. 사용자는 수치변수를 매우 익숙한 표기로 확인하여 설계를 진행 하실 수 있습니다.
모든 설계변수는 실시간 미리보기로 능동적으로 사용하실 수 있습니다.<원 버튼 디자인> 방식을 사용하면 게이팅 시스템 설계가 표준 설계 방식보다 5 ~ 10 배 더 빠르게 설계 하실 수 있습니다.

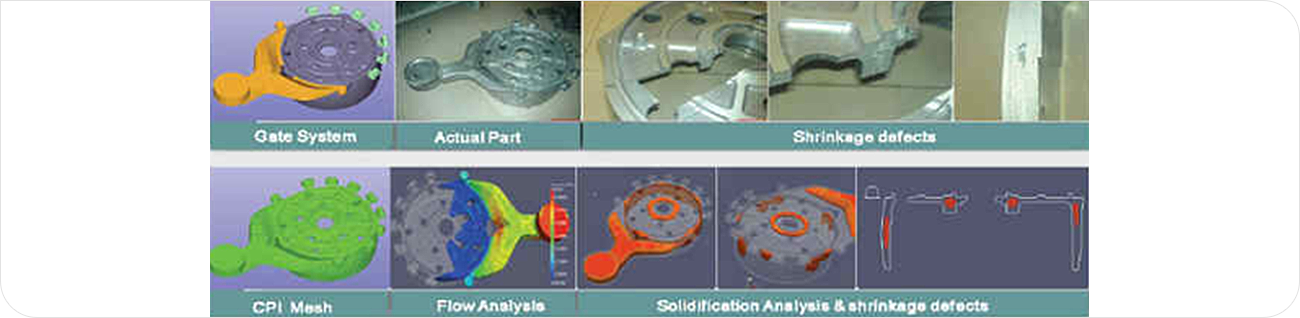

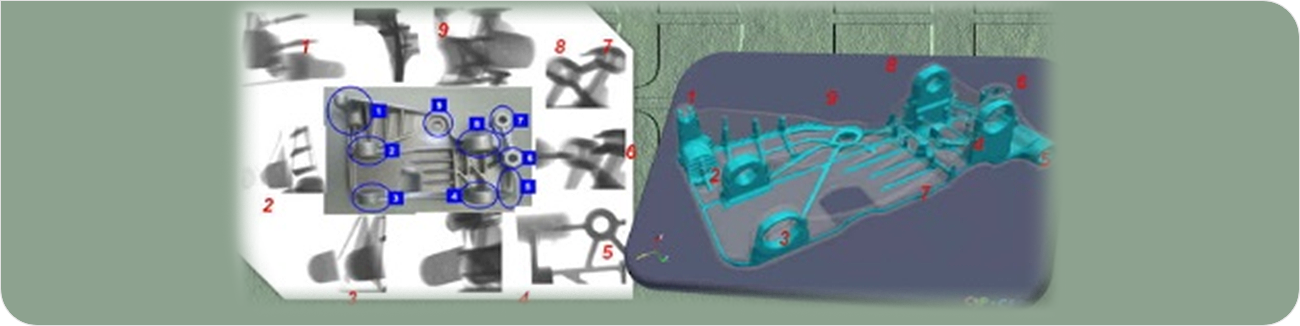

캐스트 디자이너 CPI (Casting Process Insight)는 FEM 기술의 요구사항을 충족시키기 위해 주조 시뮬레이션에 대한 금속 흐름, 응고 및 열전달 정보의 세부사항을 제공하는 강력한 도구입니다.
CPI는 주조 부품, 금형설계 및 주조생산을 위해 특별히 설계된 것으로 전통적 수치 시뮬레이션보다 훨씬 최신 기능이 적용되어 있습니다.

장점

CPI는 부품 및 금형설계 및 생산 최적화를 위한 신속한 결정을 내릴 수 있도록 설계자 및 엔지니어를 지원하는 실용적인 도구입니다.

최신 FEM 기술
- 가장 강력한 메쉬 엔진을 사용하여 모든 CAD 형상에서 고품질 메쉬를 생성 할 수 있습니다.
- 전통 방식에 비해 높은 정확성을 지닌 혁신 기술.
- CAD 부분부터 1 시간 이내에 해석 결과를 제공합니다.
- 동일한 사용자 환경에서 CAD, 설계 및 분석을 통합하여 몇 번의 클릭만으로 몇 분 내에 해석 모델을 설정할 수 있습니다. - 사용하기 쉽고 매우 빠른 습득시간.

- 시장적기출시’타겟 비즈니스에서 필수인 동기식 설계와 검증 제공.
- 최신 상용 3D MCAD ‘환경내에서 작업 및 사용자만의 해석용 조립.신 시스템으로 인한 습득시간 배제.
- CAD기반 시뮬레이션. MCAD 에서 설계변경을 하면 Form-Advisor 에서 변경내용을 즉시 확인 가능.
- 해석프로젝트에 대해 담당자가 설계와 해석과 내려야 할 엔지니어링 의사결정을 한 명의 프로젝트 담당자로 가능

스탬핑 공정 작업(Stamping Process Works)

Stamping Process Works (SPW) 모듈은 공정계획자나 툴 설계자에게 특화되어,스탬핑 공정설계를 신속히 생성하고 완전한 스탬핑공정을 위해 다이면을 생성할 수 있게 합니다.
SPW는 전형적인 단단 스탬핑에 사용될 뿐만 아니라 프로그레시브다이설계에사용됩니다.
자동자,전자,소비재 산업 등 다양한 산업에 적용됩니다.
SPW로 일반적인 CAD방식보다 10배정도 빠르게 공정설계를 할 수 있습니다.
따라서,공정계획자나 다이설계자가 여러 다른 툴링 개념과 단계별 계획을 설계초기단계에서 생성해 보고,그 결과를 CAE해석시스템(Form-Advisor)으로 넘겨 주어 검증을 할 수 있게 합니다.
Form-Advisor의 SPW 는 4~5개의 설계대안을 하루만에 설계하고 검증할 수 있습니다.

선행해석도구 (Upfront Analysis)

선행해석은 전통적인 수치해석으로 적합하지 않으며 혹 가능하더라도 개념단계에서는 너무 고가비용이 소요되는 것으로 알려져 있습니다.
수치해석을 실행하는데 요구되는 데이터가 일반적으로 가용하지 않기 때문인데 완전한 다이면 형상이 요구되기 때문입니다.
완전한 다이면 형상을 갖추려면 수 시간에서 수 일이 요구되며,전체 해석모델을 설정하는 것 또한 만만한 일이 아니기도 하기 때문입니다.

Form-Advisor는 사용용이성과 강건한 기능 모두를 균형있게 갖추고,엔지니어링 산업에서 부딪히는 거의 90%의 문제를 신속하고 효과적으로 해결해줍니다.

표를 좌,우로 드래그 해주세요.
Form-Adivisor vs Traditional CAD & CAE
Process design+Die face generation (i.e for 2 stages) > 5h 30 mins
CAE modeling & set up 1h 10 mins
CAE simulation time 5h 1.5h
Design #1 >1 Day ~2 hours
Modify geometry 3h 20 mins
CAE modeling & re-setup 1h 10 mins
Re-run the 2nd route simulation 5h 1.5 h
Design #2 1 Day 2 hours
Try 4~5 cycles 5 Days 1 Days
Form-Advisor프로페셔널

고급 해석(Advance Analysis) 기능 재질데이터베이스(Material Database)
실 소재 제조자로부터 만들어진 알루미늄강,스테인레스강,연강, HSS 및 공구강 등을 포함하여 300 여종의 스탬핑 재질이 하나로 통합되어 있습니다.
JIS, DIN, UN 및 SEA 등 여러 강종 표준이 탑재되어 있습니다.

프로그레시브스탬핑 해석(Progressive stamping simulation)
스탬핑 속도와 다단 지원여부는 프로그레시브스탬핑 분야에서 매우 주요한 요소입니다.
더구나,프로그레시브 다이 공정에서는 작은 피쳐나 고정확 요구사항 자체를 고려해야 하고,그만큼 더 강건하고 더 고속의 해석엔진이 요구됩니다.

스프링 보상(Springback Computation) 및 평평도 해석(Flatness Analysis)
Form-Advisor는 스프링백 문제를 해결하기 위하여 내삽법(implicit method)과 외삽법(explicit method)모두를 지원하는 강력한 듀얼솔버 기능을 제공합니다.
솔버기술의 차세대 기술로,다양한 종류의 프로세서에 최적화되어 있으며,최고의 정확도와 작업율을 구하기 위하여 다양한 프로세서에 최적화 되어 있습니다.

스프링백 보상(Springback Compensation)
스프링백 보상 모듈은 말그대로 스프링백 보상에 특화되어 있습니다.새 기능으로 파트나 툴 표면을 정확한 스프링백 계산에 근거하여 자동으로 수정합니다.
사용자가 보상을 위한 로컬 구역을 정의하면 Form-Advisor는 스프링백 결과를 사용하여 자동으로 보상구역을 교정합니다.
또한,고속 정확한 툴 검토를 위해 이렇게 보상된 새 형상이 입력으로 자동으로 사용됩니다.
