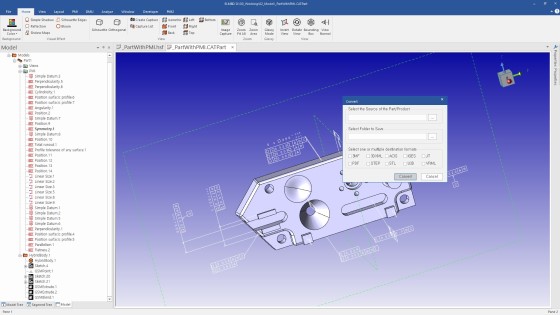

3D PMI

  • 모든 CAD(CATIA,NX,CREO)와 호환 적용

    기존 CAD의 모델을 활용하여 3D 도면정보(PMI) 표현이 가능한 솔루션

  • DATA 경량화

    모델 경량화로 빠른 속도를 기반으로 일반 PC에서도 작업이 가능한 솔루션

  • 3D 도면정보(PMI)솔루션+웹&모바일지원

    웹&모바일 환경등 제약받지 않는 구동환경을 제공하는 솔루션

기존 CAD 시스템의 한계

- 국내 엔지니어링 업체의 대부분이 외국산 CAD 시스템 사용 중.
- 세계적으로 엔지니어링 프로세스는 2D 도면에서 3D 형상데이터에 도면정보를 표현하는 방식으로 변화하는 추세.
- 외국산 CAD 시스템의 라이선스는 상당히 고가이며, 3D 형상데이터에 완벽한 도면정보 표현 불가.

2D 도면의 한계
① 2D 도면 작업시간 과다
② 3D 형상정보와 2D 도면정보의 불일치로 품질 문제 발생
③ 도면의 복잡화로 가독성 확보 어려움

외국산 CAD 시스템의 3D 도면정보 솔루션 모듈 한계
① 2D 관리정보(사양정보 및 부품구성표)를 3D로 표현 불가
② 2D 도면과 같이 여러 개의 투상도를 한번에 나열해서 볼 수 없음 (투상도를 하나씩 선택하여 도면 정보확인 해야하므로 가독성 떨어짐)
③ 3D 형상데이터에 도면정보 표현시 데이터 용량 증가로 컨트롤 어려움

한계를 극복하기 위한 선택 3D PMI 입니다.
- 각종 CAD 시스템에서 만들어진 제품의 3D 형상데이터를 경량화(1/10~1/100) 하여 일반 PC에서도 작업 가능 - 2D 도면 작성 대비 75% 공수 절감 - 저렴한 라이선스 (초기 도입비 없애고 연간 사용료만 지불) - Windows 기반과 Web 기반, 두가지 플랫폼으로 구성 - 각 플랫폼은 3D 뷰어와 3D 도면정보 솔루션으로 분할 - 차별화된 기능 제공 (세계 최초로 전체 뷰 전개기능 및 기하공차 오류체크)

3D PMI의 도입 효과

  • 쉽다(Easy)

    웹기반 3D PMI 솔루션 세계최초 적용 → 일반 PC를 사용하여 비대면 쌍방소통 설계로 재택근무 실현

  • 가볍다(Light)

    3D 형상데이터를 경량화한 3D 도면정보 솔루션 → 설계공수 절감으로 차량개발 일정 단축

  • 싸다(Cheap)

    3D 도면정보 솔루션 국산화 적용으로 제조업 경영개선 기여 → 천문학적인 라이선스 도입비용 절감

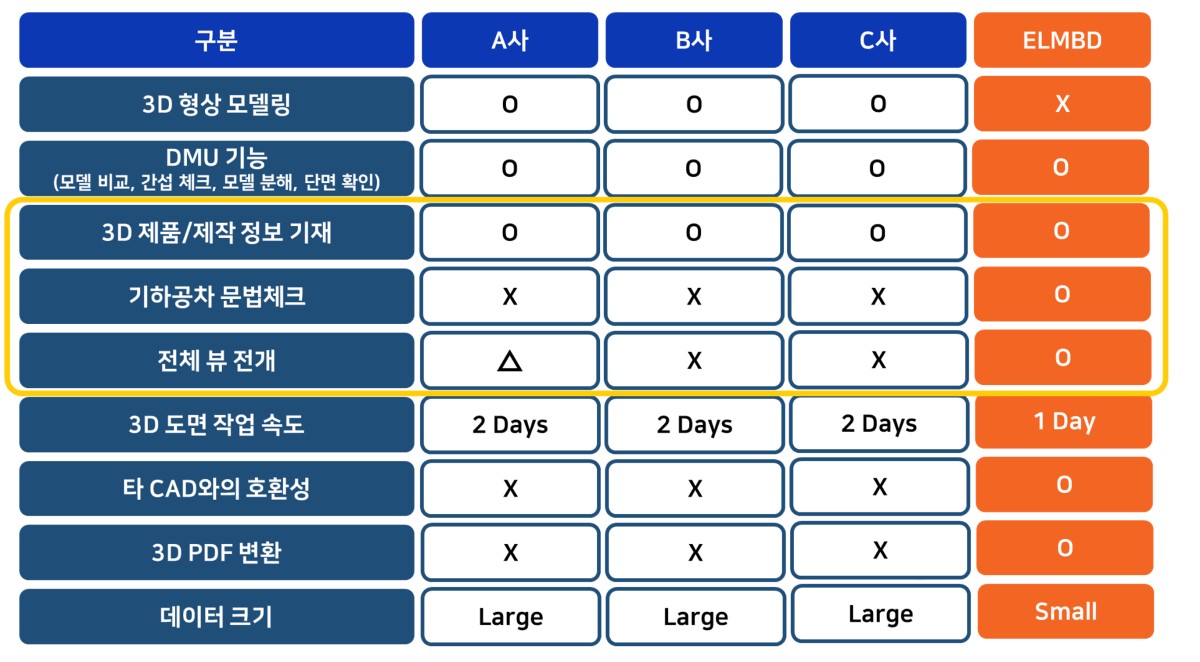

3D PMI 차별성

기하공차 문법체크
기존 CAD의 경우 기하공차 오류체크 기능 없음 (오류 확인 어려움) → 3D PMI의 경우 기하공차 오류체크 가능(오류 위치 확인 및 자동 수정)
전체 뷰 전개 기능
기존 CAD의 3D 도면정보 모듈은 2D 도면처럼 여러 뷰를 한번에 볼 수 없고 뷰(투상도)를 하나씩 선택해서 도면정보를 확인 → 2D 도면에 비해 가독성이 떨어짐
CATIA이외 CAD는 전체 뷰 기능 없음 (CATIA는 별도 추가 모듈 필요)
3D PMI는 전체 뷰 전개 가능 도면 가독성 증대 및 PDF 변환으로 후공정 활용 극대화
